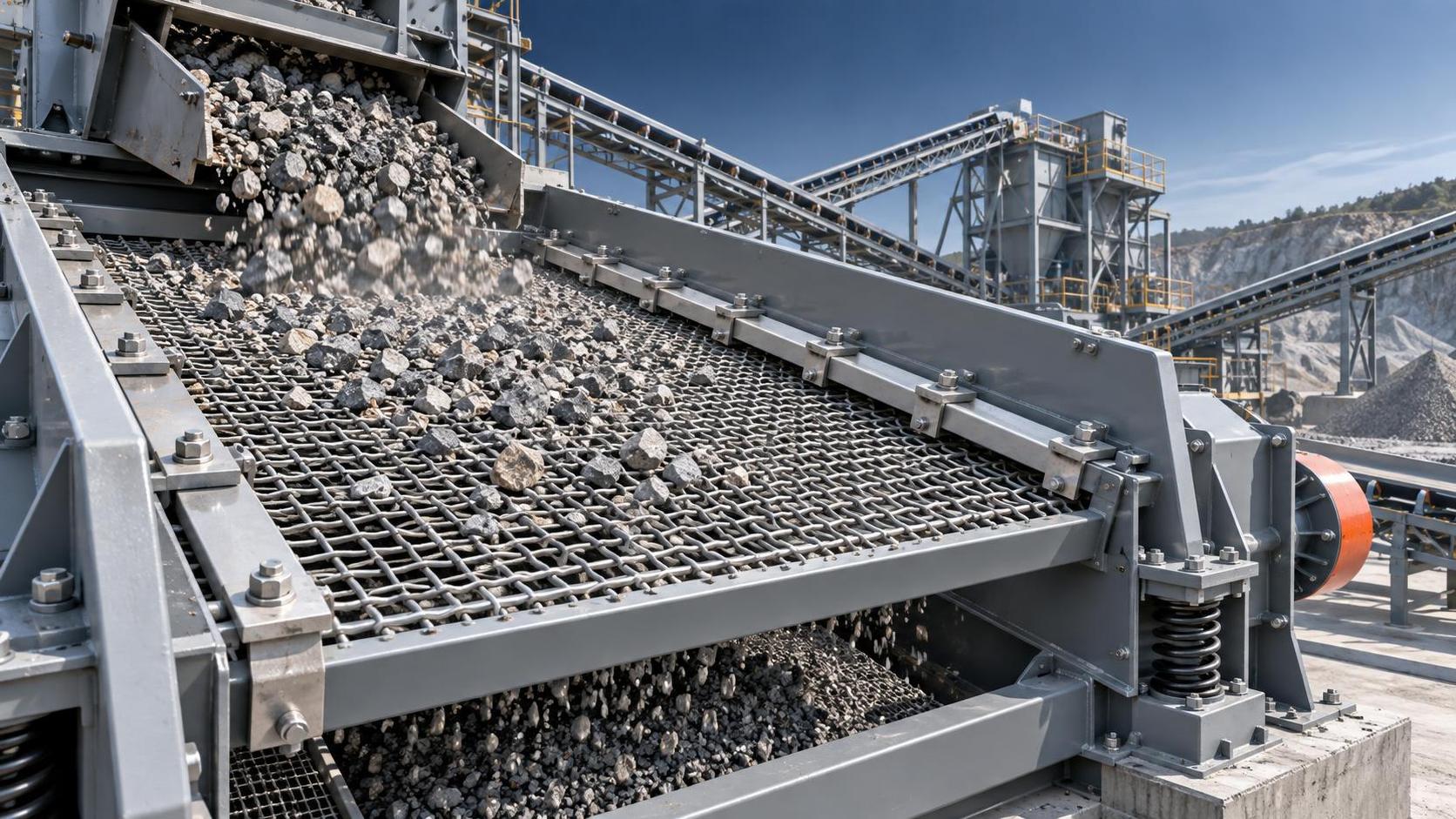

Pourquoi les toiles métalliques se rompent prématurément sur les cribles vibrants et comment l’éviter

Un étage de criblage qui commence à perdre des fils après une courte période d’utilisation s’explique rarement par une seule « mauvaise maille ». Dans les activités quotidiennes de granulats ou d’exploitation minière, les premiers signes peuvent être un fil de bord cassé, un angle déchiré près d’une barre de serrage, ou une zone polie qui s’ouvre soudainement en trou. Une fois que l’ouverture change de forme, la précision du criblage diminue, le passage de particules non conformes augmente, et l’équipe peut devoir arrêter la machine pour un remplacement imprévu.

La réponse pratique consiste à considérer la défaillance prématurée du treillis métallique comme un problème de système. La durée de vie du treillis dépend d’une tension correcte, d’un serrage fiable, de la répartition de l’alimentation, de l’impact du matériau, de l’état des vibrations et de la relation entre le diamètre du fil, la taille d’ouverture et les conditions de service. Remplacer le panneau sans corriger la cause sous-jacente entraîne généralement la même défaillance au même endroit.

Examinez le motif de rupture avant de retirer le treillis

L’emplacement et l’apparence des dommages indiquent souvent leur cause. Avant de jeter un panneau défaillant, inspectez à la fois la surface supérieure et le dessous, puis comparez-le aux panneaux adjacents. Un panneau de treillis métallique qui se rompt au niveau des crochets se comporte différemment d’un panneau qui s’use au milieu de l’étage.

Cette inspection est importante, car un crible peut sembler présenter un problème d’abrasion alors que le véritable problème est un frottement induit par les vibrations. De même, un panneau peut défaillir au centre parce que le matériau tombe d’une hauteur excessive, et non parce que son fil est trop fin.

Une tension incorrecte provoque la fatigue bien avant une rupture visible

Le treillis tissé nécessite une tension suffisante pour rester stable sur l’étage. Un panneau détendu bouge légèrement chaque fois que le crible accélère et change de direction. Ce mouvement crée des flexions répétées au niveau des crochets, le long des rails de support et aux points de contact sous la toile. Les fils peuvent résister pendant un certain temps, mais des fissures de fatigue se développent puis se propagent finalement à travers le tissage.

Une tension excessive peut également réduire la durée de vie. Une force trop importante peut déformer les crochets, étirer la toile au-delà de ses conditions prévues ou concentrer les contraintes à une extrémité du panneau. L’objectif n’est pas simplement de serrer jusqu’à ce qu’aucun mouvement supplémentaire ne soit possible. L’objectif est d’obtenir une tension uniforme et fiable sur toute la largeur et toute la longueur du treillis installé.

Détails d’installation permettant d’éviter les dommages liés à la tension

• Nettoyez les fines accumulées, la calamine de rouille et les pierres coincées sur le rail de tension avant d’installer le panneau.
• Assurez-vous que les deux crochets s’engagent complètement et restent droits, sans être tordus ni partiellement accrochés.
• Serrez les dispositifs de tension selon une séquence équilibrée, en particulier sur les étages larges.
• Vérifiez que le panneau repose sur tous les rails de support au lieu de passer au-dessus d’un élément usé ou déformé.
• Vérifiez de nouveau la tension après la première période de fonctionnement, car une toile neuve peut se mettre en place dans la configuration de l’étage.

Un panneau qui se déplace visiblement, produit un bruit métallique de claquement ou présente des marques de frottement brillantes sous les crochets doit être arrêté et corrigé. Continuer à le faire fonctionner endommage souvent à la fois le treillis et les composants de tension.

L’impact de l’alimentation peut détruire même un panneau correctement installé

L’extrémité d’alimentation supporte la charge la plus sévère. Les grosses particules arrivant dans un flux étroit frappent à répétition la même petite zone, écartant les fils et les pliant à haute fréquence. Une alimentation humide et collante peut aggraver la situation, car elle crée un lit de matériau épais qui traîne sur la toile au lieu de se stratifier et de passer normalement.

Observez le trajet du matériau lorsque le crible fonctionne sous une charge normale. Idéalement, l’alimentation se répartit sur toute la largeur utile de l’étage plutôt que de tomber dans une seule bande concentrée. Une goulotte qui dirige le matériau vers un seul angle produira généralement une zone d’usure ou de rupture correspondante. Une chute verticale excessive, un angle de goulotte inadéquat et une décharge d’alimentateur mal contrôlée sont des causes fréquentes.

Lorsque l’alimentation est particulièrement grossière ou abrasive, l’étage supérieur peut nécessiter une configuration plus résistante aux chocs que l’étage de finition. Un fil tissé plus épais, un motif de tissage différent, une section d’impact remplaçable ou des médias en polyuréthane dans certaines zones peuvent être plus adaptés. Le bon choix dépend de l’ouverture requise, de la forme des particules, de l’humidité et de la charge prévue ; passer tous les étages à des médias plus lourds sans examiner la capacité peut réduire les performances de criblage.

N’ignorez pas le crible vibrant lui-même

Le treillis métallique est souvent le premier élément à montrer que la machine ne se déplace plus correctement. Un crible conçu pour fonctionner avec une course stable et un mouvement constant peut endommager rapidement les médias lorsqu’une condition mécanique change. Des plaques latérales desserrées, des traverses fissurées, des rails de support usés, des roulements défaillants, des ressorts endommagés ou un entraînement déséquilibré peuvent transmettre une force irrégulière à l’étage.

Recherchez un déplacement irrégulier du matériau, un côté de l’étage supportant davantage de charge, des vibrations inhabituelles dans la structure ou des défaillances répétées dans la même rangée de panneaux. Ces signes justifient une vérification plus approfondie du corps du crible et du système d’entraînement. Installer un nouveau panneau avant de résoudre le mouvement structurel peut seulement masquer le problème jusqu’au prochain arrêt.

Les rails de support méritent une attention particulière. Un rail avec une arête vive, un capuchon manquant, une soudure fissurée ou une surface d’appui usée peut entailler le dessous du treillis. Les dommages peuvent initialement sembler être une abrasion normale par le dessus, mais retourner le panneau retiré révèle souvent des lignes d’usure localisées correspondant aux positions des rails. Réparer ou remplacer la surface de support est généralement plus efficace que de modifier uniquement la spécification du fil.

Sélectionnez le treillis selon les conditions de service réelles, et pas uniquement selon la taille d’ouverture

La taille d’ouverture contrôle la séparation, mais elle ne définit pas entièrement une toile de criblage adaptée. Deux panneaux ayant la même ouverture peuvent présenter des diamètres de fil, des types de tissage, des surfaces ouvertes, des rigidités et des résistances aux chocs différents. Un fil fin peut offrir une surface ouverte utile pour le criblage fin, mais il peut défaillir prématurément sur un étage de scalpage fortement chargé. Un fil très épais peut résister aux chocs, mais réduire la surface ouverte et modifier le débit.

Lors de l’examen d’une spécification de remplacement, comparez le panneau défaillant aux conditions de fonctionnement plutôt que de commander selon l’ouverture seule. Prenez en compte :

• La taille maximale et la forme du matériau alimenté
• Si l’étage assure le scalpage, le criblage intermédiaire ou le calibrage final
• L’abrasivité et l’humidité du matériau
• Le schéma de chargement moyen sur l’étage
• La précision de coupure requise et le passage acceptable de particules proches de la taille
• L’espacement des rails de support et la méthode de tension

Pour les applications de roche dure, la sélection du crible doit également être coordonnée avec le circuit de concassage. Une granulométrie d’alimentation stable réduit les surcharges localisées sur les étages en aval. Dans les systèmes mobiles, tels qu’une machine de concassage de pierres sur chenilles pour travaux intensifs, destinée à l’exploitation de roche dure, avec une installation mobile de concassage de grande capacité, le refoulement du concasseur, le réglage de l’alimentateur, la goulotte de transfert et la charge du crible doivent être considérés conjointement. Un flux de concassage et de criblage bien adapté aide à éviter que de fortes surcharges ne frappent un étage de criblage au-delà de ses conditions de service prévues.

Une réponse pratique lorsqu’un panneau tombe en panne prématurément

Ne remplacez pas immédiatement le treillis pour remettre la machine en service avec les mêmes réglages. Identifiez d’abord si la défaillance s’est produite au niveau d’un crochet, d’un point de contact avec un rail, de la zone d’alimentation ou d’une zone de criblage ouverte. Inspectez ensuite l’étage afin de détecter des pinces desserrées, des rails endommagés, du matériau coincé et des éléments de support déformés. Observez ensuite la répartition du matériau pendant le fonctionnement et vérifiez si l’alimentation tombe sur une seule zone étroite.

Ce n’est qu’après ces vérifications que le média de remplacement doit être choisi. Si l’ancien panneau a échoué à cause des chocs, le passage à un fil légèrement plus épais ou à une section renforcée côté alimentation peut être justifié. S’il a échoué au niveau des crochets, la priorité concerne la tension et l’état de l’étage. Si une usure abrasive étendue a causé la défaillance, examinez le diamètre du fil, la profondeur du lit de matériau et si un autre type de média de criblage est mieux adapté à cet étage.

La tenue d’un registre simple indiquant la position du panneau, l’emplacement de la défaillance, l’état du matériau et les symptômes de fonctionnement peut révéler des tendances qui ne sont pas évidentes lors d’un arrêt de maintenance précipité. Sur plusieurs remplacements, ce registre aide à distinguer l’usure normale d’un problème mécanique ou lié à l’alimentation récurrent. L’installation de treillis métallique la plus durable n’est généralement pas le panneau le plus lourd disponible ; c’est le panneau correctement adapté à un crible stable, à un étage correctement tendu et à un flux de matériau contrôlé.
