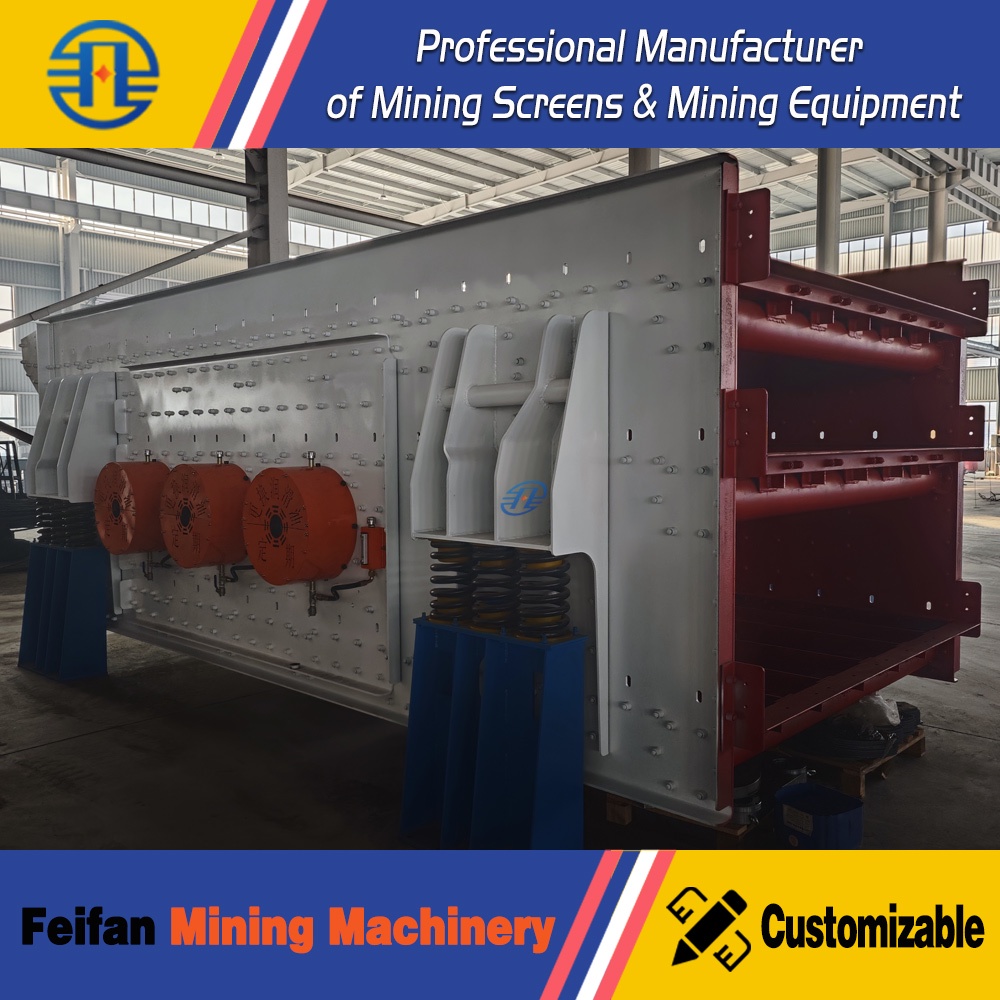

Pourquoi un crible vibrant horizontal a besoin d’excitatrices synchronisées

Un crible vibrant horizontal a besoin d’excitatrices synchronisées, car leurs forces combinées déterminent la direction et la régularité du mouvement du caisson. Comme la faible inclinaison, voire l’absence d’inclinaison, du caisson ne permet pas de faire avancer les matériaux, le crible repose sur un mouvement de projection contrôlé pour transporter les granulats tout en laissant passer les particules plus petites à travers les ouvertures. Des excitatrices fonctionnant à la bonne vitesse, mais avec un déphasage incorrect, peuvent produire une direction de projection inadaptée, un mouvement irrégulier ou des variations de charge sur la structure du crible.

La synchronisation consiste à maintenir la relation prévue entre les masses excentrées en rotation. Cela ne signifie pas nécessairement que tous les arbres tournent dans le même sens ni que tous les contrepoids occupent la même position angulaire. La relation requise dépend de la configuration des excitatrices du crible et du mouvement recherché.

Le caisson doit produire un mouvement de projection dirigé

Sur un crible incliné, la gravité contribue fortement au déplacement des matériaux. Un caisson horizontal dépend davantage de sa trajectoire vibratoire : la combinaison d’un soulèvement vertical et d’un déplacement horizontal qui fait avancer le lit de matériaux. À chaque cycle, les particules perdent le contact avec la surface, effectuent un bref trajet dans les airs et retombent plus loin sur le caisson.

La composante verticale contribue à ameublir le lit, permettant aux particules plus petites de descendre vers la surface de criblage. La composante horizontale assure le transport. L’équilibre entre les deux influence la profondeur du lit, le temps de séjour et les possibilités pour les particules de rencontrer une ouverture.

Une projection trop fortement inclinée peut provoquer des rebonds vigoureux sans déplacement suffisant vers l’avant. Une projection trop peu inclinée peut réduire l’ameublissement du lit. Augmenter la force d’excitation sans corriger la trajectoire n’améliore pas nécessairement le criblage : cela peut accroître le mouvement tout en laissant le problème de transport sous-jacent sans solution.

Comment les masses excentrées synchronisées produisent le mouvement recherché

Chaque masse excentrée en rotation génère une force centrifuge dont la direction change continuellement. Dans une configuration linéaire courante à deux arbres, des masses excentrées identiques tournent à la même vitesse, mais en sens opposés. Leur synchronisation permet à certaines composantes de force de s’annuler, tandis que celles qui agissent le long de la ligne de projection souhaitée se renforcent.

L’excitation résultante agit d’avant en arrière le long de cette ligne. Son angle par rapport au caisson détermine la relation entre le soulèvement et le déplacement vers l’avant. Le caisson réagit à cette excitation en fonction de sa masse, de sa rigidité, de sa suspension et de la charge de matériaux.

La seule égalité de vitesse des arbres ne suffit pas. Deux arbres peuvent tourner à la même vitesse tout en conservant une relation angulaire incorrecte. Ce déphasage modifie la combinaison de leurs forces. Dans une paire idéale de forces égales contrarotatives, un déphasage constant peut faire pivoter la ligne de force résultante, sans pour autant produire automatiquement une trajectoire elliptique. Une relation de phase qui change continuellement rend la direction de l’excitation instable.

Des forces excentrées inégales introduisent une autre distinction. Même avec une synchronisation stable, des contrepoids dépareillés ou des réglages de poids incorrects empêchent l’annulation complète des composantes opposées prévues. L’excitation résultante peut alors devenir elliptique. C’est pourquoi la phase, le sens de rotation, la vitesse et le moment d’excentricité doivent être pris en compte ensemble.

Certains cribles horizontaux utilisent délibérément un mouvement elliptique, notamment dans des configurations comportant des arbres synchronisés supplémentaires. Une trajectoire elliptique n’est donc pas intrinsèquement un défaut. La comparaison pertinente porte sur le mouvement mesuré et la trajectoire spécifiée pour la machine concernée.

Qu’est-ce qui maintient les excitatrices synchronisées ?

La synchronisation mécanique utilise des engrenages, des arbres de liaison ou un autre dispositif de synchronisation mécanique positif pour maintenir la relation requise. Le montage correct établit la phase. Le calage des engrenages, l’état de l’accouplement et les positions spécifiées des contrepoids restent importants après une intervention sur les roulements, le remplacement d’une excitatrice ou une réparation de l’entraînement.

D’autres conceptions utilisent des entraînements à synchronisation automatique. Les excitatrices séparées interagissent par l’intermédiaire de la structure vibrante et se stabilisent dans une relation de fonctionnement stable lorsque la conception et les conditions de charge sont appropriées. Alimenter simplement deux moteurs à la même fréquence ne garantit pas que leurs masses excentrées soient correctement déphasées. La fréquence électrique détermine les caractéristiques de vitesse des moteurs ; la synchronisation dépend également de la réponse mécanique du crible complet.

Les systèmes à coordination électronique constituent une autre possibilité, mais leurs exigences de commande dépendent de la conception de l’équipement. Il ne faut pas supposer qu’une référence de vitesse sans retour angulaire assure un contrôle direct de la phase.

Ces configurations impliquent des exigences de maintenance différentes. Le calage mécanique d’une excitatrice à engrenages doit être préservé lors du montage. Un système à synchronisation automatique nécessite les sens de rotation spécifiés, des réglages d’excitatrices compatibles ainsi que des conditions appropriées au niveau de la structure et de la suspension pour établir un mouvement stable.

Les performances de criblage révèlent les conséquences

Une excitation perturbée se manifeste souvent d’abord par une modification du déplacement des matériaux. Ceux-ci peuvent s’accumuler près de l’extrémité d’alimentation, se déplacer de manière irrégulière sur la largeur du crible ou être évacués à un débit variable. Un lit plus profond oblige les particules fines à parcourir une plus grande distance avant d’atteindre la toile, tandis qu’un passage rapide réduit le temps disponible pour la séparation.

Ces symptômes ne suffisent pas à eux seuls à identifier un problème de synchronisation. Une alimentation humide, un débit excessif, des ouvertures obstruées et une répartition inégale de l’alimentation peuvent produire des résultats similaires. Pour distinguer ces causes, il est utile de vérifier si la trajectoire mesurée du caisson a changé en même temps que le comportement des matériaux.

Par exemple, une séparation moins efficace avec une trajectoire stable et conforme aux spécifications oriente l’attention vers les conditions d’alimentation, le média de criblage ou la charge. Si la baisse de performance s’accompagne d’un angle de projection variable, d’un mouvement transversal anormal ou d’un mouvement différent d’un côté à l’autre, il faut examiner le système d’excitation et la structure qui le supporte.

Les traces d’usure apportent des éléments de contexte. Une usure concentrée sur un côté peut être due à une charge d’alimentation inégale, à des supports de média endommagés ou à un mouvement de torsion. Il s’agit d’un indice à comparer aux mesures de mouvement, et non d’une preuve d’un mauvais calage des excitatrices.

Pourquoi les roulements et la structure du crible sont affectés

Le caisson du crible est conçu pour supporter une configuration particulière de forces cycliques. Lorsque l’excitation résultante change de direction ou se répartit de manière inégale, les tôles latérales, les traverses, les supports des excitatrices et les assemblages subissent un chargement différent. Une torsion ou un mouvement transversal supplémentaire peut accroître la fatigue locale, même si la course globale de la machine semble habituelle.

La température et le bruit des roulements doivent également être interprétés avec prudence. Des problèmes de lubrification, une contamination, des ajustements incorrects ou des roulements endommagés peuvent produire des symptômes similaires. Une excitation anormale modifie la charge des roulements, mais un roulement chaud ne suffit pas à établir un défaut de synchronisation.

Les phases de démarrage et d’arrêt méritent une attention particulière. Le passage par des résonances structurelles peut temporairement provoquer des mouvements plus amples qu’en régime établi. Des battements persistants, des chocs répétés ou un mouvement qui ne se stabilise pas après l’atteinte de la vitesse de fonctionnement nécessitent une investigation. Le comportement transitoire acceptable doit être défini à partir des informations de conception de la machine, et non d’une limite vibratoire universelle.

Des mesures pour distinguer les défauts de synchronisation des autres problèmes

Une évaluation utile combine la vitesse de fonctionnement, la phase des arbres lorsqu’elle peut être mesurée, et le mouvement en plusieurs points du caisson. Une seule mesure d’amplitude ne permet pas de décrire l’ensemble du profil vibratoire.

• Comparez les points correspondants des deux côtés. Des différences de course ou de trajectoire peuvent révéler une torsion, une charge inégale ou des problèmes structurels qu’une mesure près d’une seule excitatrice ne permet pas de détecter.
• Relevez également les mesures aux extrémités d’alimentation et de décharge. Certaines variations sont inhérentes à la conception de la machine, mais une nouvelle différence dans des conditions comparables doit être expliquée.
• Vérifiez ce que mesure l’instrument : l’amplitude de crête et le déplacement crête à crête sont deux grandeurs différentes. Les comparer directement crée un écart apparent.
• Lorsque la conception permet une mesure de phase, utilisez des signaux de référence d’arbre ou la méthode de diagnostic spécifiée. Des mesures de vitesse concordantes ne suffisent pas à confirmer le bon calage.

Des mesures à vide et dans des conditions de charge représentatives aident à distinguer un problème mécanique persistant d’une réponse sensible à la charge. Le débit d’alimentation, l’humidité et la répartition des matériaux doivent être consignés avec ces mesures afin de ne pas considérer comme équivalentes des conditions de fonctionnement différentes.

Après la maintenance des excitatrices, il faut rétablir le calage spécifié, les sens de rotation et les réglages des masses excentrées avant de procéder aux ajustements de performance. Augmenter le réglage des contrepoids pour rétablir le débit peut masquer une trajectoire incorrecte tout en augmentant les forces dynamiques. Toute inspection physique ou tout réglage du calage nécessite l’isolement de l’entraînement et la maîtrise de l’énergie mécanique accumulée.

Le critère d’acceptation pertinent est une trajectoire stable, conforme à la conception du crible dans les conditions de fonctionnement prévues. La synchronisation des excitatrices établit la relation de forces qui permet ce mouvement ; les mesures de la machine assemblée et chargée permettent de vérifier qu’il est bien obtenu.
