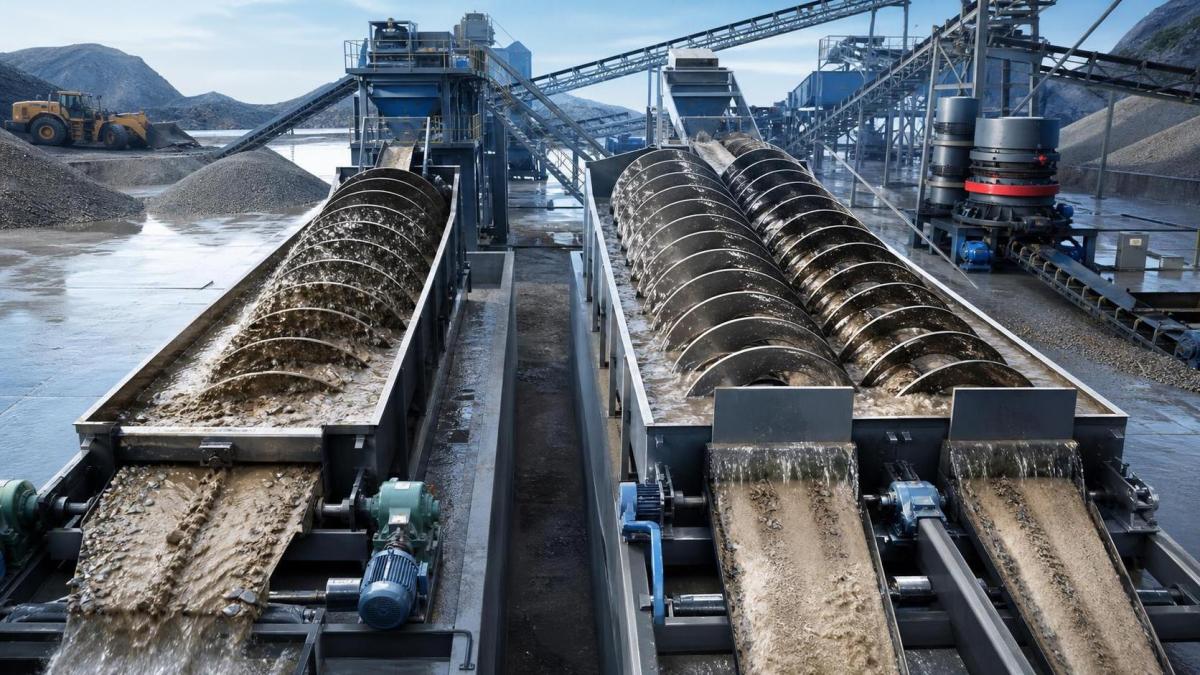

Laveur de sable à spirale simple ou double : quelles différences au niveau du débit et de la propreté ?

Vérifiez la logique de sélection avant de comparer les capacités

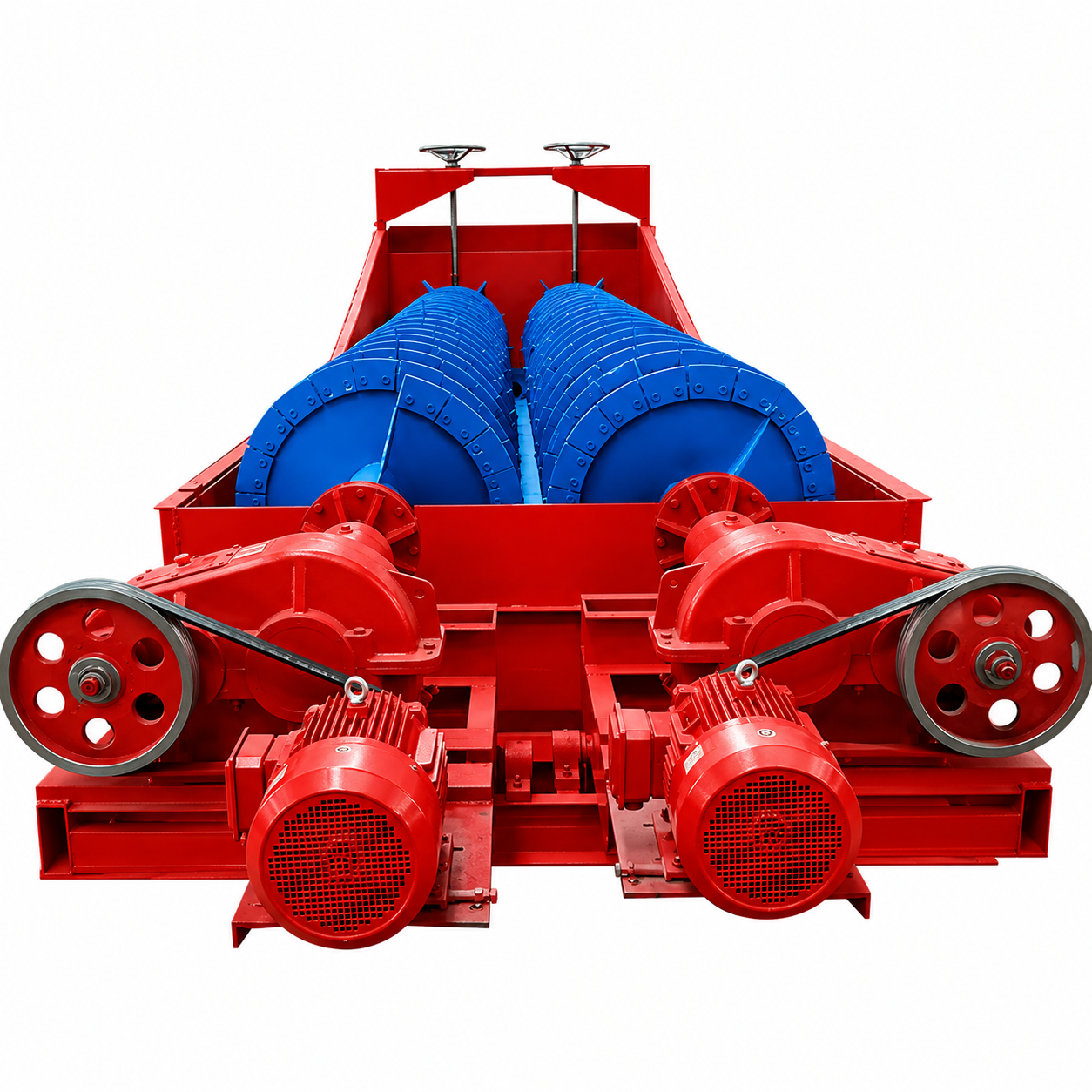

Lorsque les équipes techniques demandent quelle est la différence entre un laveur de sable à spirale simple et un laveur de sable à double spirale, la première erreur consiste à se concentrer directement sur le débit nominal. Dans l’évaluation réelle d’une installation, le débit et la propreté évoluent ensemble, et tous deux dépendent de l’état de l’alimentation. Un équipement à double spirale offre généralement une plus grande surface de lavage, une rotation accrue des matériaux et un parcours de nettoyage effectif plus long. Cela favorise généralement un débit plus élevé ainsi qu’une meilleure élimination de l’argile, du limon et des impuretés adhérentes. Une machine à spirale simple est plus simple et souvent plus facile à adapter aux lignes de capacité moyenne, mais elle atteint plus rapidement ses limites lorsque l’alimentation contient davantage de boue ou lorsque l’installation exige un contrôle plus strict de la propreté du sable final.

La bonne comparaison commence donc par trois questions liées au site : quel est le niveau de saleté de l’alimentation, quelle quantité de sable fini par heure la ligne doit-elle réellement produire, et quelle quantité de fines le procédé peut-il perdre pendant le lavage ? Si ces éléments ne sont pas clairement définis, la discussion sur la spirale simple ou double reste trop abstraite pour être utile.

Examinez l’état de l’alimentation, pas seulement sa granulométrie

Un laveur à spirale ne réagit pas uniquement à la taille des particules. Il est fortement influencé par la teneur en boue, le caractère collant et la proportion de particules fines déjà présentes dans l’alimentation. Dans le cas d’un sable manufacturé plus propre ou d’un sable naturel légèrement contaminé, une machine à spirale simple peut assurer un lavage suffisant si les exigences de qualité en aval ne sont pas élevées. Lorsque l’alimentation contient davantage d’argile ou alterne entre des conditions sèches et collantes, une machine à double spirale offre généralement une performance de lavage plus stable.

• Vérifiez si l’alimentation contient du limon meuble ou de l’argile agglomérée.
• Vérifiez à quelle fréquence les matières premières changent au cours de la semaine ou de la saison.
• Vérifiez si le crible en amont élimine déjà régulièrement l’excès de fines.

Ce dernier point est plus important que ne le pensent de nombreux acheteurs. Si le précriblage est instable, le laveur doit assurer simultanément la classification et le nettoyage, ce qui rend généralement les comparaisons de performances trompeuses.

Le débit varie parce que le déplacement des matériaux varie

La différence pratique de débit ne se résume pas à « une spirale contre deux spirales ». Elle dépend de la quantité de matériaux que la machine peut agiter et transporter sans surcharger la zone de lavage. Les machines à double spirale traitent généralement davantage de matériaux en parallèle, avec une meilleure perturbation du lit et un risque réduit de voir un côté de la cuve devenir un goulot d’étranglement. C’est pourquoi elles sont couramment choisies pour les lignes de granulats de plus grande capacité.

Cependant, un débit théorique plus élevé n’est utile que si les équipements environnants de la ligne peuvent le supporter. Si le crible d’égouttage, la disposition des stocks, l’alimentation en eau ou la gestion des eaux de rejet sont sous-dimensionnés, la capacité supplémentaire du laveur ne se transformera pas en produit commercialisable. En d’autres termes, la comparaison du débit doit être effectuée au niveau de la ligne, et non de la machine seule.

La propreté s’améliore avec le temps de rétention et l’agitation, mais la perte de fines peut également augmenter

C’est à ce stade que de nombreuses évaluations deviennent plus approfondies. Un laveur à double spirale produit souvent un sable fini plus propre, car les matériaux sont frottés et retournés plus soigneusement. Pour les évaluateurs techniques, cela peut constituer un véritable avantage lorsque les applications en aval, telles que le béton, le mortier ou les granulats à spécifications élevées, exigent une plus faible teneur en impuretés résiduelles.

Le compromis est qu’un lavage plus intensif peut également accroître l’évacuation de fines utiles si le débit d’eau, la pente et la gestion du trop-plein ne sont pas correctement réglés. Si votre granulométrie cible repose sur la conservation d’une partie de la fraction fine, un produit plus propre n’est pas automatiquement un meilleur produit. La bonne question est de savoir si le laveur vous aide à atteindre régulièrement les spécifications du sable fini, et non s’il élimine simplement davantage de fines.

Une bonne étape d’évaluation consiste à comparer la propreté attendue avec la perte acceptable de matériaux fins. Si le projet accorde plus d’importance à la propreté de surface qu’à la conservation de la fraction fine, la double spirale présente souvent un avantage. Si la protection du rendement est essentielle et que l’alimentation est déjà relativement propre, une machine à spirale simple peut offrir un meilleur équilibre.

Ne dissociez pas le choix du laveur de la section de criblage

En pratique, le laveur ne fonctionne qu’aussi bien que l’étape de classification qui l’alimente. Si le criblage en amont envoie trop de variations de passant dans le circuit de lavage, même une machine correctement dimensionnée semblera instable. C’est l’une des raisons pour lesquelles de nombreux concepteurs de lignes examinent ensemble le lavage et le criblage. Dans les systèmes où la classification du minerai et la séparation des matériaux nécessitent des configurations flexibles des tabliers, un produit tel que FEIFAN Modular Deck Banana Type Vibrating Screen for Customizable Ore Classification and Material Separation Vibrating Screen peut être pris en compte au niveau du procédé, car la régularité de l’alimentation influence directement le débit du laveur de sable et la propreté finale.

La gestion de l’eau et des boues peut modifier la décision

Une configuration à double spirale peut favoriser un nettoyage plus performant, mais cela ne signifie pas que tous les sites doivent la choisir. Si l’installation est soumise à des limites strictes de circulation de l’eau, à de faibles performances de décantation ou à des coûts élevés d’élimination des boues, un lavage plus intensif peut créer des contraintes ailleurs dans le système. Ces contraintes se manifestent par un trop-plein boueux, une récupération instable des fines ou une maintenance accrue des pompes et des canalisations.

La vérification est simple :

• Confirmez le volume et la qualité de l’eau de procédé disponibles.
• Examinez la manière dont l’eau de trop-plein retourne dans l’installation.
• Vérifiez si le système de gestion des boues a été dimensionné en fonction de la contamination actuelle de l’alimentation, et pas seulement du tonnage nominal.

Un laveur qui semble performant sur le papier peut devenir une machine inadaptée si le circuit d’eau ne permet pas une exploitation stable.

La maintenance n’est pas un aspect secondaire

Les machines à spirale simple l’emportent généralement en matière de simplicité. Un nombre réduit d’éléments rotatifs signifie généralement une maintenance plus simple, moins de points d’usure à inspecter et une planification plus facile des arrêts. Les machines à double spirale introduisent davantage de composants dans un environnement soumis à l’usure. Votre équipe de maintenance doit donc disposer d’un accès suffisant, d’une planification des pièces de rechange et d’une discipline rigoureuse concernant les intervalles d’inspection.

Pour les évaluateurs techniques, la véritable question n’est pas de savoir « quelle machine s’use le moins », car cela dépend fortement de l’abrasivité de l’alimentation et des pratiques d’exploitation. Il faut plutôt déterminer si le site peut maintenir la machine sélectionnée dans sa plage de fonctionnement appropriée. Une machine de plus grande taille qui est négligée ne restera pas plus propre ni plus productive très longtemps.

Une séquence de sélection pratique

Si vous avez besoin d’une règle pratique, procédez dans cet ordre. Commencez par définir l’objectif de propreté du sable fini. Examinez ensuite la contamination de l’alimentation et la sensibilité à la fraction fine. Vérifiez après cela si le débit requis pour la ligne oriente le choix vers une configuration à spirale simple ou double. Enfin, contrôlez l’équilibre de l’eau, la stabilité du criblage et les moyens de maintenance avant de finaliser les spécifications.

Cette séquence permet généralement de prendre une décision plus pertinente que de commencer uniquement par la taille de la machine. Un laveur de sable à spirale simple est souvent le choix raisonnable pour une capacité moyenne, une alimentation plus propre et des conditions de maintenance plus simples. Une machine à double spirale est généralement plus adaptée lorsque l’alimentation est plus sale, que les objectifs de débit sont plus élevés et que la tolérance de propreté du produit est plus stricte. La différence est réelle, mais elle ne devient significative que lorsqu’elle est évaluée par rapport à l’ensemble du procédé, et non à une seule désignation d’équipement.
