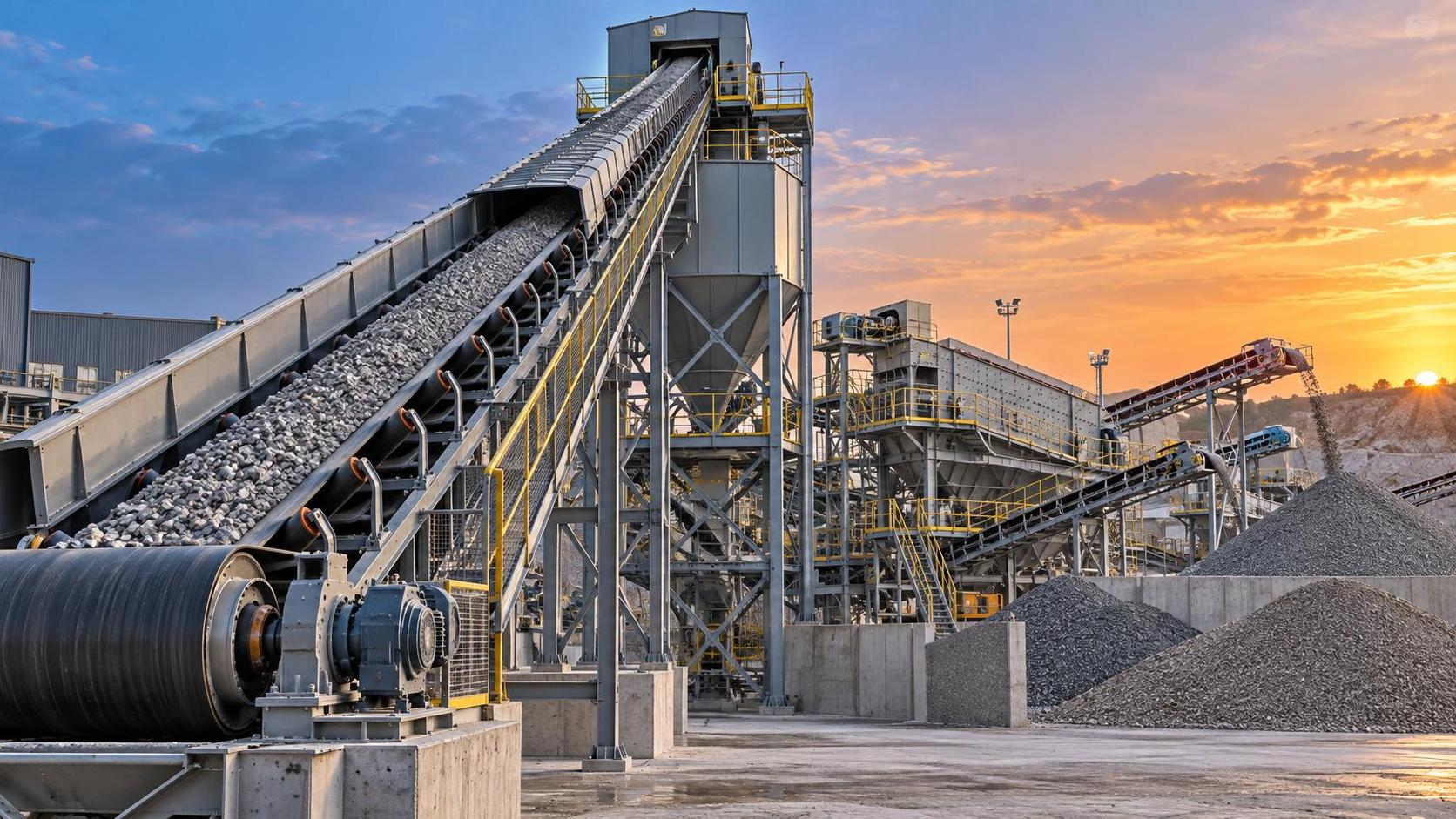

Comment dimensionner un convoyeur à bande incliné selon le débit d’une installation de granulats

Comment dimensionner un convoyeur à bande incliné pour le débit d'une installation de granulats

Le choix d'un convoyeur à bande incliné pour le débit d'une installation de granulats ne consiste pas simplement à sélectionner une bande plus large. Dans une carrière ou une station de concassage, le convoyeur se situe entre des machines aux comportements de fonctionnement très différents : un alimentateur peut fournir un flux relativement régulier, tandis qu'un concasseur à mâchoires ou un crible peut générer des pointes de charge brèves et importantes. Si le convoyeur est sous-dimensionné, la ligne perd en rendement. S'il est surdimensionné sans raison claire, le projet supporte des coûts inutiles en structures métalliques, puissance d'entraînement, génie civil et maintenance.

La bonne approche commence par l'objectif de production, puis remonte en tenant compte des propriétés du matériau, de la vitesse de la bande, de l'angle d'inclinaison, des conditions de chargement, de la hauteur de levage et de la configuration de déchargement. Pour les chefs de projet, l'essentiel est de dimensionner le convoyeur selon les conditions réelles de fonctionnement de l'installation, et non uniquement selon la capacité nominale indiquée sur un schéma de procédé.

Commencez par le débit de conception, et non par la production moyenne

Le premier chiffre à confirmer est le débit massique de conception, généralement exprimé en tonnes par heure. Toutefois, le chiffre de production quotidienne moyenne n'est souvent pas suffisant. Une installation censée produire un certain volume annuel peut fonctionner moins d'heures que prévu, connaître une alimentation variable ou devoir rattraper la production après une maintenance planifiée. Le convoyeur doit pouvoir gérer le débit de pointe qui survient en production normale, plutôt qu'une moyenne optimiste.

Par exemple, un convoyeur de transfert placé sous un crible vibrant doit être vérifié en fonction du débit maximal provenant simultanément de tous les étages de criblage qui l'alimentent. Un convoyeur de reprise sous une trémie tampon exige une autre approche : la trémie peut libérer le matériau à un débit supérieur à la production moyenne du concasseur en amont. Ce sont des situations courantes où un convoyeur paraît adéquat sur le papier, mais devient une contrainte en exploitation.

Demandez au fournisseur de l'équipement d'indiquer clairement si la capacité proposée repose sur une bande chargée de manière continue et uniforme ou si elle inclut une marge pour les variations pratiques de chargement. La « capacité nominale » peut avoir des significations différentes selon les devis. Cette distinction affecte à la fois le prix d'achat et la disponibilité de l'installation.

La largeur de bande, la vitesse et la section transversale du matériau agissent ensemble

La capacité d'un convoyeur est fondamentalement déterminée par la section transversale du matériau transporté sur la bande, la vitesse de la bande et la masse volumique apparente. En termes simplifiés :

Capacité = section du matériau chargé × vitesse de la bande × masse volumique apparente

En pratique, chaque élément de cette équation exige une appréciation technique. La section utile du matériau dépend de la largeur de bande, de l'angle d'auge, de l'angle de surcharge et du centrage du chargement. La masse volumique apparente peut varier considérablement entre la pierre concassée sèche, le sable humide, les granulats recyclés et les matériaux contenant des fines ou de l'argile. Une conception fondée sur une seule valeur de masse volumique peut être trompeuse si le front de carrière ou le mélange d'alimentation change au cours de l'année.

Il peut être tentant de compenser une largeur insuffisante en augmentant la vitesse de la bande. Cela peut fonctionner dans certaines limites, mais une vitesse plus élevée n'offre pas de capacité gratuite. Les bandes rapides peuvent accroître l'usure aux points de transfert, rendre le centrage plus sensible, augmenter la production de poussière et projeter les fines au niveau du tambour de tête si la goulotte de déchargement est mal conçue. Pour des granulats abrasifs, une vitesse modérée avec une largeur de bande suffisante est souvent plus facile à exploiter qu'un convoyeur étroit à grande vitesse fonctionnant près de sa limite.

La dimension maximale des blocs est également importante. Les pierres grosses et anguleuses nécessitent un dégagement suffisant par rapport aux bords et une zone de chargement empêchant les impacts près du bord de la bande. Une bande sélectionnée uniquement selon les tonnes par heure peut transporter le volume requis tout en restant inadaptée aux plus gros blocs d'alimentation.

L'inclinaison modifie bien plus que la puissance du moteur

Un convoyeur incliné doit élever le matériau verticalement tout en le déplaçant horizontalement. La hauteur de levage vertical est déterminée par la longueur et l'angle du convoyeur, et elle affecte directement la puissance d'entraînement, la tension de la bande, les exigences de freinage et les charges structurelles. Un tracé plus long à un angle plus faible peut coûter davantage en bande et en structure de support, mais il peut réduire la résistance au levage et améliorer la stabilité du matériau. Un convoyeur plus court et plus raide réduit l'emprise au sol, mais peut entraîner des risques de retour en arrière et de déversement.

L'angle pratique dépend de la forme des particules de granulats, de leur teneur en humidité, du pourcentage de fines et de la surface de la bande. La pierre concassée propre et sèche se comporte différemment du sable humide contenant des fines collantes. Sur une bande lisse standard, le matériau peut glisser vers l'arrière avant que le calcul de capacité nominale ne devienne le facteur limitant. Lorsque la configuration du site exige un levage important, il peut être nécessaire d'envisager une bande à chevrons, une bande à tasseaux ou une autre configuration de convoyage, plutôt que d'ajouter simplement de la puissance moteur.

Ne négligez pas non plus les conditions de fonctionnement en descente. Un convoyeur qui transporte des matériaux vers le bas d'une pente peut être entraîné par la charge. Selon le service et la configuration, le système d'entraînement peut nécessiter un freinage contrôlé ou une configuration régénérative. Cela doit être traité lors de la conception, et non après la mise en service.

Vérifiez le point de transfert avant de finaliser le convoyeur

De nombreux problèmes de convoyeurs proviennent de la goulotte de chargement, et non de la bande elle-même. Le matériau doit entrer près de l'axe central de la bande et, autant que possible, dans le sens de déplacement de celle-ci. Si la roche tombe d'une certaine hauteur, la bande, les rouleaux, les bavettes en caoutchouc et le châssis de support absorbent tous l'impact. Un convoyeur peut disposer d'une capacité théorique adéquate tout en subir des dommages à la bande et des nettoyages répétés en raison d'une alimentation mal contrôlée.

Pour les granulats concassés, examinez les éléments suivants en fonction de l'implantation de l'installation :

• la dimension de l'ouverture d'alimentation et le bloc de roche maximal ;
• la hauteur de chute depuis la machine ou la goulotte en amont ;
• les fines, l'humidité et les contaminations collantes attendues ;
• la longueur des bavettes et l'accès nécessaire à leur remplacement ;
• l'espace prévu pour les rouleaux amortisseurs, les racleurs de bande et les travaux de maintenance ;
• la trajectoire de déchargement et la capacité de la trémie en aval à la recevoir sans blocage.

Cela est particulièrement important lorsque les convoyeurs relient concasseurs, cribles et stocks dans une installation compacte. Une modification de l'élévation d'une machine peut suffisamment changer la géométrie de la goulotte pour affecter l'ensemble du point de transfert.

Spécifiez l'entraînement et la structure en fonction des conditions réelles d'exploitation

La puissance d'entraînement doit tenir compte du déplacement de la bande, de la résistance des rouleaux, du levage du matériau, de l'accélération et des pertes de fonctionnement prévues. Le choix final du moteur et du réducteur doit reposer sur un calcul complet des résistances et des tensions, et non uniquement sur le débit. Les convoyeurs longs et les convoyeurs à grande hauteur de levage peuvent également nécessiter une attention particulière au couple de démarrage, à la course du dispositif de tension, à la classe de la bande, au diamètre des tambours et à la pertinence d'un démarreur progressif ou d'un variateur de fréquence pour la stratégie de commande.

La structure mérite le même niveau d'examen. Les convoyeurs de carrière fonctionnent en extérieur, souvent dans la poussière, sous la pluie, par forte chaleur ou dans des conditions locales corrosives. Les systèmes en acier galvanisé ou peint, les passerelles, les protections, les capots et les détails de drainage doivent être adaptés à l'environnement du site et au plan de maintenance. Un faible prix initial peut devenir coûteux s'il n'existe aucun accès sûr pour remplacer les rouleaux, inspecter le tambour de tête ou nettoyer une goulotte obstruée.

Pour les stations de concassage complètes, il est utile d'approvisionner le dimensionnement des convoyeurs en même temps que le choix du concasseur, du crible, de l'alimentateur et des toiles de criblage. Les entreprises qui fabriquent à la fois des équipements de convoyage et des composants de criblage peuvent souvent identifier plus tôt les problèmes d'interface. Les activités de notre groupe dans les machines minières, les toiles métalliques et l'exportation soutiennent cette approche globale de la ligne, des convoyeurs individuels aux implantations d'installations de granulats orientées EPC. Unconvoyeur à bande à alimentation uniforme | ligne de transport de minéraux pour station complète de concassage en carrière est généralement évalué comme faisant partie du système de flux de matériaux, et non comme une machine isolée.

Questions à inclure dans la demande de devis

Une demande de devis utile doit inclure plus que le tonnage requis. Fournissez la description du matériau, la masse volumique apparente si elle est connue, la dimension maximale et typique des blocs, les conditions d'humidité, l'entraxe du convoyeur, la hauteur de levage vertical, la méthode d'alimentation, les heures de fonctionnement, l'alimentation électrique locale, les conditions ambiantes et les restrictions du site. Indiquez également si le convoyeur est un équipement critique du processus. Un court convoyeur de déchargement peut arrêter toute l'installation en cas de panne, tandis qu'une autre unité peut disposer d'une capacité de secours ailleurs dans le procédé.

Demandez au fournisseur de préciser la largeur de bande, la vitesse, le type de bande, la puissance d'entraînement, la configuration des tambours, l'espacement des rouleaux, la méthode de tension et les dispositifs de sécurité inclus. Si plusieurs fournisseurs proposent des largeurs ou des puissances moteur différentes, ne comparez pas uniquement les prix. Comparez les hypothèses derrière chaque conception : masse volumique, inclinaison, méthode de chargement et marge de capacité. C'est généralement là que réside la véritable différence.

Faites du convoyeur un élément fiable du procédé

Un convoyeur à bande incliné correctement dimensionné pour une installation de granulats doit déplacer le matériau requis sans nécessiter de réglages ou de nettoyages constants, ni fonctionner à sa limite mécanique. La meilleure spécification équilibre le débit avec un chargement stable, une vitesse de bande acceptable, des performances réalistes en inclinaison, des points de transfert faciles à entretenir et un entraînement dimensionné pour le cycle de service complet.

Avant d'émettre un bon de commande, examinez le convoyeur par rapport à la dernière implantation de l'installation et confirmez le flux de matériaux au démarrage, en production normale et dans les conditions de pointe. Cette vérification finale est souvent plus précieuse que le choix du devis le moins cher, car les goulets d'étranglement des convoyeurs sont difficiles et coûteux à corriger une fois que les structures métalliques, les goulottes et les systèmes électriques sont déjà installés.
