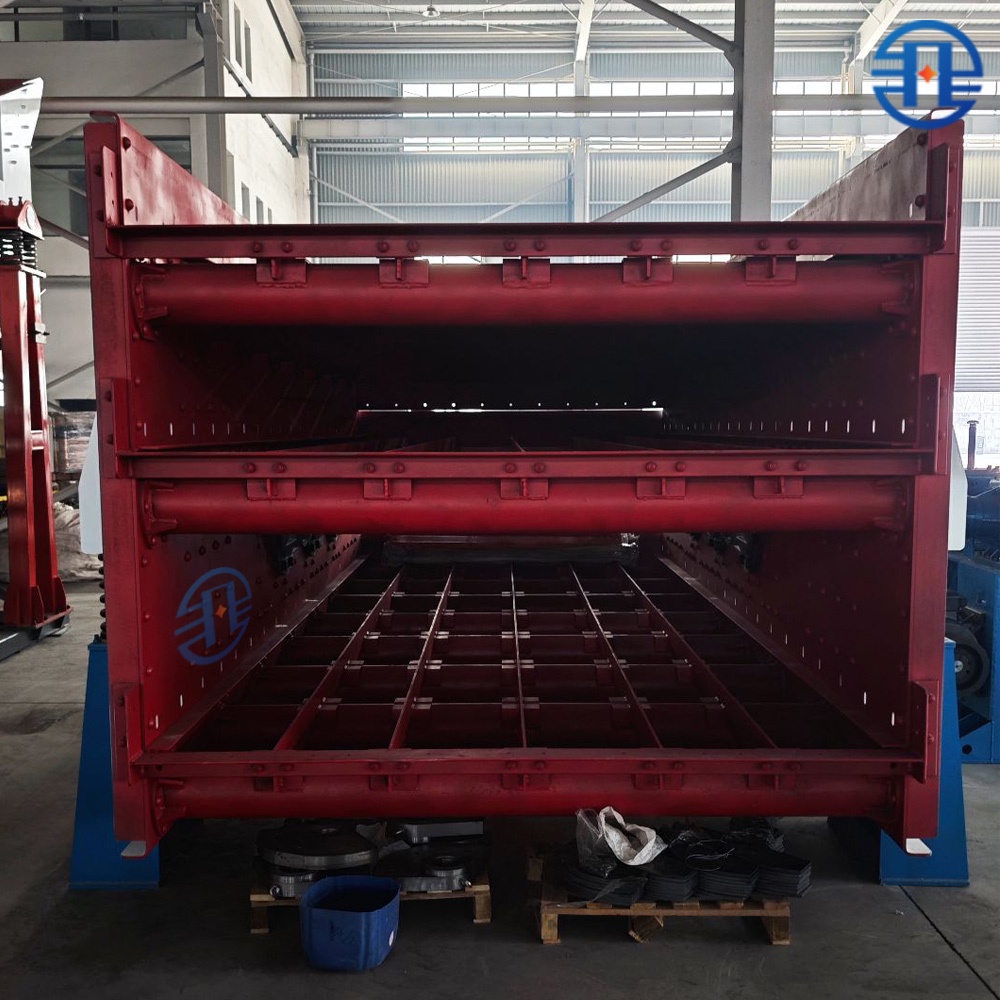

Comment diagnostiquer la surchauffe des roulements d’un crible vibrant horizontal

Comment enquêter sur la surchauffe d’un roulement sur un crible vibrant horizontal

La surchauffe d’un roulement sur un crible vibrant horizontal peut révéler des problèmes de lubrification, une contamination, un jeu interne incorrect ou une charge anormale. L’erreur coûteuse consiste à supposer que tout palier chaud nécessite davantage de graisse — ou un roulement neuf. Dans les deux cas, le défaut initial peut subsister.

Une enquête efficace suit les indices : confirmer l’évolution de la température, sécuriser la machine, inspecter le système de lubrification, puis examiner progressivement le montage du roulement, l’excitateur et la structure du crible. Dans les installations de sable et de gravier, la cause du problème peut se trouver loin du roulement le plus chaud.

Déterminer ce que signifie « surchauffe » sur cette machine

Respectez les seuils d’alarme et d’arrêt définis par le fabricant du crible et de l’excitateur. Il n’existe pas de seuil de température unique adapté à tous les montages de roulements, lubrifiants, régimes de rotation et conditions ambiantes. Une mesure sur la surface extérieure du palier ne correspond pas non plus à la température à l’intérieur du roulement.

Consignez le point de mesure, l’instrument utilisé, la température ambiante, la durée de fonctionnement, les conditions d’alimentation et les relevés aux positions de roulement comparables. Les mesures infrarouges peuvent être trompeuses sur les surfaces brillantes ou lorsque les points de mesure changent. Utilisez les capteurs installés lorsqu’ils sont disponibles et comparez des relevés effectués dans des conditions constantes.

La tendance observée permet souvent de circonscrire les recherches :

• Échauffement immédiat après le graissage : recherchez une quantité excessive, un circuit d’évacuation obstrué ou un changement de lubrifiant.
• Une position plus chaude que son équivalent : suspectez un problème local de lubrification, de joint, d’ajustement ou de roulement, tout en tenant compte des différences de conception.
• Échauffement simultané de plusieurs positions : vérifiez les conditions de lubrification communes, la vitesse, la charge du procédé et le comportement vibratoire.
• Échauffement après le remplacement d’un roulement : vérifiez la référence du roulement, la procédure de montage, les ajustements et le jeu résiduel.

Une hausse rapide de la température, un bruit anormal, de la fumée, une fuite de lubrifiant ou une alarme d’arrêt imposent l’arrêt de la machine conformément à la procédure approuvée du site — ne la laissez pas tourner plus longtemps pour obtenir une meilleure courbe de tendance. Ne vous approchez pas des pièces rotatives exposées et ne touchez pas le palier pour en évaluer la température.

Sécuriser l’inspection sans perdre d’indices

Avant d’ouvrir les carters de protection, de contrôler les fixations ou de débrancher les conduites de lubrification, isolez et consignez toutes les sources d’énergie concernées. Vérifiez l’absence de mouvement et maîtrisez les énergies accumulées conformément aux instructions du fabricant. Les masses de l’excitateur, les ensembles montés sur ressorts et les équipements raccordés nécessitent une attention particulière. Laissez refroidir les composants chauds avant de les manipuler.

Avant le nettoyage, photographiez les fuites, les joints déplacés, les dépôts de graisse, les fixations desserrées et les accumulations de matière. Prélevez des échantillons de lubrifiant aux endroits appropriés avec des outils propres. Tout essuyer au préalable peut faire disparaître les indices permettant de distinguer une infiltration d’eau d’un excès de graisse.

Vérifier l’alimentation en lubrifiant, et pas seulement le registre de maintenance

Commencez par identifier le système de lubrification réellement utilisé. Un roulement graissé, un excitateur à bain d’huile et un système à circulation d’huile nécessitent des contrôles différents. Vérifiez le lubrifiant spécifié, la quantité ou le niveau, l’intervalle de réapprovisionnement et les produits de remplacement autorisés dans la documentation de la machine.

Pour les systèmes de graissage, inspectez le circuit d’alimentation. Le fait qu’un pistolet à graisse monte en pression ne prouve pas que la graisse a atteint le roulement : une conduite peut être obstruée, un raccord endommagé ou un distributeur défectueux. À l’inverse, un excès de graisse peut provoquer du barattage et un échauffement. Ne continuez pas à pomper parce que le palier reste chaud et ne retirez pas les bouchons ou les joints, sauf autorisation de la procédure du fabricant.

Pour les excitateurs lubrifiés à l’huile, vérifiez le niveau dans les conditions d’arrêt ou de fonctionnement spécifiées. Contrôlez les reniflards, les fuites et, le cas échéant, les pompes, filtres, refroidisseurs ou indicateurs de débit. Un niveau d’huile insuffisant comme excessif peut entraîner des problèmes. Un voyant de niveau ne permet pas toujours de vérifier si l’huile atteint tous les points requis.

Demandez-vous si le lubrifiant a été récemment changé. Des indications de viscosité ou de consistance similaires ne garantissent pas la compatibilité. Si des produits ont été mélangés, demandez conseil au fournisseur de lubrifiant et au fabricant de l’équipement au lieu de supposer qu’un appoint corrigera la situation.

Rechercher la voie de contamination

Le criblage humide et le lavage exposent les joints et les reniflards à l’eau et aux fines abrasives. Inspectez l’usure des joints, les surfaces de contact des arbres, les capots endommagés et l’orientation des pulvérisations à proximité. Une huile laiteuse, une graisse granuleuse, des traces de rouille ou des débris métalliques justifient des investigations complémentaires, même si l’aspect seul ne permet pas d’établir le mécanisme complet de dégradation.

Remplacer le lubrifiant contaminé sans réparer le point d’entrée ne constitue généralement qu’une solution temporaire. Vérifiez si les pratiques de nettoyage dirigent de l’eau à haute pression vers les paliers, en particulier lorsque l’équipement refroidit après son arrêt.

Si le problème est apparu après une intervention, réexaminez le montage

Un roulement qui s’adapte à l’arbre n’est pas nécessairement le bon. Vérifiez sa désignation complète, y compris la classe de jeu et les caractéristiques spécifiques à l’application. Le service sur crible vibrant impose des charges importantes ; toute substitution doit donc être validée par le service d’ingénierie.

Examinez les mesures de l’arbre et du logement, les comptes rendus de montage et la méthode utilisée pour déterminer le jeu en fonctionnement. Un serrage excessif ou un montage incorrect peut réduire le jeu et générer de la chaleur. Un ajustement trop lâche peut entraîner le déplacement de la bague et endommager les surfaces d’appui. Si la conception prévoit un déplacement axial pour la dilatation thermique, vérifiez que celui-ci n’a pas été involontairement bloqué.

Inspectez également le montage des joints, l’alignement des couvercles, les entretoises et les éléments de retenue. Un joint qui frotte peut échauffer un palier même si les éléments roulants ne sont pas à l’origine du problème. Ne choisissez pas systématiquement un roulement avec un jeu supérieur comme solution générale ; le choix correct dépend de l’ensemble du montage.

Remonter jusqu’à la charge au niveau du crible

Les cribles horizontaux utilisent différentes configurations d’excitateur ; effectuez donc vos contrôles à partir des plans appropriés. Vérifiez l’entraînement, l’état de l’accouplement ou des courroies, le montage de l’excitateur ainsi que la synchronisation ou le calage, le cas échéant. Une vitesse incorrecte ou un réglage des masses excentriques modifié peut changer les charges exercées sur les roulements. Ne réglez jamais les masses par tâtonnement pour réduire la température.

Au-delà de l’excitateur, recherchez des ressorts cassés ou dépareillés, des assemblages structurels desserrés, des éléments fissurés, des accumulations de matière et des contacts avec les goulottes ou les protections. Une alimentation irrégulière et des étages de criblage colmatés peuvent modifier la répartition des matériaux et le comportement de fonctionnement. Comparez la course et le mouvement aux points de mesure spécifiés par le fabricant, à l’aide d’une méthode appropriée.

Les changements récents de toiles de criblage méritent également d’être examinés. Shandong Feifan Mining Machinery fabrique des équipements de criblage, tandis que Binzhou Feifan Wire Mesh produit des toiles de criblage en polyuréthane et en acier au sein du même groupe. Cette offre complémentaire d’équipements et de toiles est pertinente ici : une analyse du problème doit tenir compte de la configuration des étages, du poids des toiles et de la rétention des matériaux, en plus de l’ensemble du roulement, sans supposer qu’un changement de toile a causé le défaut.

Ne redémarrer que lorsqu’un point précis doit être vérifié

Avant le redémarrage, consignez le défaut identifié, les travaux correctifs, les détails du lubrifiant et les questions non résolues. Remettez les protections en place, éloignez le personnel et suivez la procédure de mise en service approuvée. Lorsque cela est autorisé, comparez le comportement à vide et en charge sans modifier plusieurs variables simultanément.

Suivez l’évolution de la température aux mêmes points de mesure, parallèlement à la vitesse, aux vibrations, au bruit et aux conditions d’alimentation. Un palier plus froid lors d’un bref essai à vide ne prouve pas que la réparation tiendra en charge de production. Si l’échauffement réapparaît, arrêtez la machine conformément aux limites applicables et transmettez au fabricant d’origine un dossier de preuves concis : désignation du roulement, historique des températures, relevés de lubrification, photographies et interventions de maintenance récentes. La prochaine enquête disposera ainsi d’une base plus solide qu’un nouveau remplacement de roulement.
