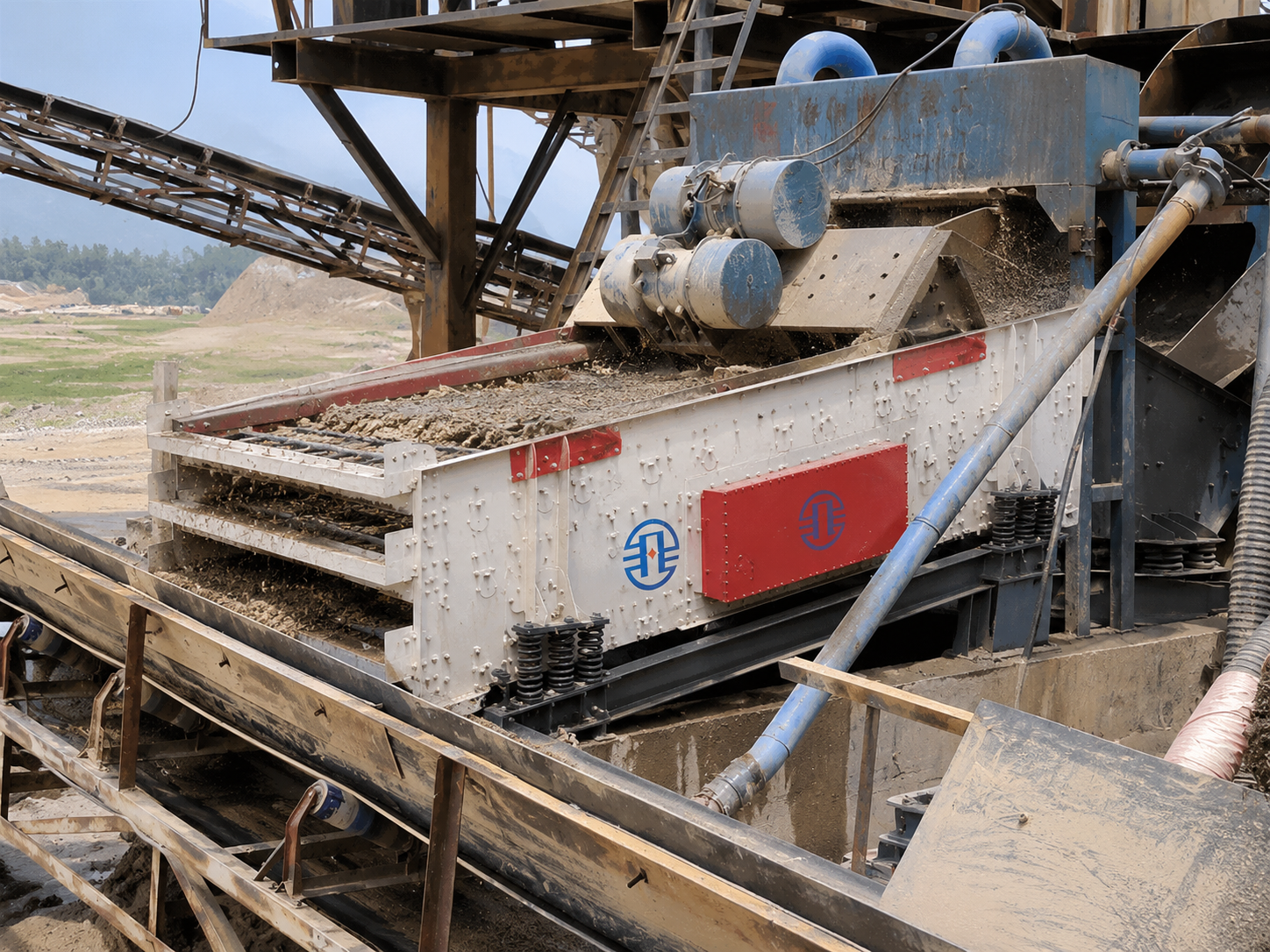

Pourquoi le matériau s’accumule-t-il d’un côté d’un crible vibrant horizontal ?

Une accumulation de matériau le long d’un côté d’un crible vibrant horizontal indique généralement une alimentation irrégulière, un problème de support latéral, des vibrations inégales ou un écoulement restreint sur une partie du crible. Commencez par repérer où le déséquilibre apparaît : si le matériau arrive décentré, le problème vient probablement de l’alimentation ; si le lit est alimenté uniformément puis se déplace progressivement vers un côté, examinez de plus près les supports et le mouvement de la machine.

Remplacer les panneaux de criblage avant d’avoir identifié ce phénomène ne résout souvent pas la cause du problème. Déterminez d’abord si le matériau arrive de façon irrégulière, se déplace de façon irrégulière ou traverse le crible de façon irrégulière. Chaque situation nécessite une correction différente.

Repérer le premier point où le lit devient irrégulier

Observez l’extrémité d’alimentation, le milieu et l’extrémité de décharge depuis les emplacements sécurisés prévus à cet effet, avec les protections en place. Comparez la profondeur du lit et son déplacement des deux côtés à un débit d’alimentation constant. Une brève variation est moins révélatrice qu’un phénomène persistant. Distinguez également un déplacement latéral d’un simple ralentissement du matériau le long d’un bord.

Notez si le changement est survenu après le remplacement du crible, une intervention sur les ressorts ou l’excitateur, un réglage de la goulotte ou une variation de l’humidité du matériau. Le moment où le phénomène est apparu aide à orienter l’inspection, sans toutefois suffire à établir la cause.

Corriger le positionnement de l’alimentation et la poussée latérale

Une goulotte centrée ne garantit pas une alimentation centrée. Le matériau qui quitte un convoyeur en amont conserve son élan, et une goulotte de transfert peut diriger le flux vers une paroi latérale. Observez le point de chute du flux et la direction dans laquelle il se répartit. Même un flux étroit qui tombe près du centre peut pousser le matériau latéralement s’il arrive en biais.

Après avoir consigné l’équipement, inspectez la goulotte pour repérer les fines collées, les revêtements usés, les déflecteurs déplacés et les obstructions qui réduisent sa largeur utile. Du sable humide accumulé contre une paroi peut dévier le flux même si la position extérieure de la goulotte n’a pas changé. L’usure des surfaces d’impact peut aussi modifier progressivement le point de chute.

Rétablissez le trajet d’alimentation prévu et une répartition du matériau sur toute la largeur utile du crible. Tout répartiteur ou déflecteur doit être adapté à la granulométrie du matériau et au dégagement disponible dans la goulotte ; une plaque improvisée qui retient les pierres surdimensionnées peut créer une nouvelle obstruction. Évitez d’augmenter l’intensité des vibrations pour compenser un flux d’alimentation concentré.

Comparez également les conditions de fonctionnement. Si une alimentation irrégulière apparaît lorsque le convoyeur en amont transporte le matériau le long d’un bord, corrigez d’abord le problème de centrage ou de chargement avant de régler à plusieurs reprises l’entrée du crible.

Vérifier la géométrie des supports avant de modifier les réglages de la machine

Une différence de hauteur d’un côté à l’autre peut favoriser l’accumulation du matériau le long du bord le plus bas. Toutefois, les mesures au niveau à bulle prises au hasard sur des protections ou des panneaux ne sont pas fiables. Utilisez les points de référence et la géométrie d’installation spécifiés par le fabricant. La disposition longitudinale prévue de la machine doit rester intacte pendant le contrôle de l’alignement transversal.

Avant de pénétrer dans les zones protégées, de dégager du matériau ou de prendre des mesures physiques, arrêtez et consignez le crible ainsi que les équipements raccordés afin d’empêcher tout démarrage imprévu. Tenez compte de l’énergie accumulée et des exigences de soutien avant d’intervenir sur les ressorts ou les composants surélevés. Ne desserrez jamais un ensemble de ressorts lorsque le corps du crible n’est pas soutenu.

Comparez les appuis, le positionnement des ressorts et les dégagements autour du corps du crible. Recherchez des ressorts cassés ou déplacés, des éléments en caoutchouc endommagés le cas échéant, des fondations affaissées, des fixations de base desserrées et du matériau accumulé autour des supports. Un contact avec une goulotte, une protection ou des pierres accumulées peut limiter le mouvement d’un côté et ressembler à une défaillance de la suspension.

Une compression inégale des ressorts ne prouve pas à elle seule qu’un ressort est défaillant. Une alimentation du matériau décentrée modifie également les charges exercées sur les supports. Comparez les mesures dans les conditions spécifiées par le fabricant, notamment avec le crible vide si nécessaire, et vérifiez que les ressorts correspondants ont les spécifications et la disposition de montage requises.

N’ajoutez pas de cales uniquement pour que le lit de matériau paraisse de niveau. Corrigez le défaut de support sous-jacent, puis vérifiez l’alignement et les dégagements par rapport aux exigences d’installation.

Lorsque l’alimentation est uniforme, comparer les vibrations des deux côtés

Si le matériau entre uniformément mais se déplace latéralement plus loin sur le crible, un mouvement inégal devient une cause plus probable. Les défauts possibles comprennent des fixations desserrées de l’excitateur, des dommages aux roulements, des réglages incorrects des masses excentrées, des problèmes d’entraînement ou des défauts de synchronisation sur les machines conçues avec des excitateurs synchronisés.

La configuration des excitateurs varie d’un crible à l’autre. Certains utilisent des arbres couplés mécaniquement ; d’autres exigent une relation précise entre des entraînements distincts. Le sens de rotation, le calage des arbres et le réglage des masses doivent respecter la documentation de la machine. Modifier une seule masse excentrée pour « repousser le matériau » peut générer des forces de torsion et accroître les contraintes structurelles.

Comparez l’amplitude de course et la direction du mouvement en des points correspondants du corps du crible, à l’aide des points de mesure approuvés et d’instruments de vibration adaptés. Effectuez les relevés dans les mêmes conditions de fonctionnement. Les mesures prises à différentes positions longitudinales ne sont pas directement comparables, et une mesure globale des vibrations relevée sur un seul palier ne permet pas d’établir que les deux côtés se déplacent de façon identique.

Un écart marqué entre la gauche et la droite nécessite de contrôler l’entraînement, les fixations et la structure du crible. À l’arrêt, recherchez des traverses fissurées, des tôles latérales endommagées ou des raccords desserrés. En cas de dommages structurels visibles, de chocs entre composants ou de variation soudaine et importante des vibrations, arrêtez la machine jusqu’à ce que la cause soit évaluée. Continuer à la faire fonctionner peut aggraver les dommages.

Distinguer un mauvais passage d’un mauvais transport

Une bande épaisse de matériau ne signifie pas toujours que les particules se sont déplacées latéralement. Si les ouvertures d’un côté sont colmatées par des fines humides ou obstruées par des particules proches de la taille des mailles, moins de matériau y passe. Le lit retenu s’épaissit, même si le mouvement de transport reste relativement équilibré.

Après consignation, comparez des zones équivalentes sur le crible. Vérifiez l’obstruction des ouvertures, l’état des panneaux, leur tension ou leur fixation, ainsi que l’espace sous les panneaux. Sur un crible à plusieurs étages, une accumulation localisée sur un étage inférieur peut être difficile à détecter en se limitant à l’observation de l’étage supérieur.

Les panneaux de remplacement méritent également une vérification. Des panneaux adaptés à la même ouverture peuvent différer par la géométrie des ouvertures, la surface de passage, l’épaisseur et le profil de surface. Mélanger des panneaux différents sur la largeur peut entraîner un passage ou une résistance au déplacement inégaux. Rétablissez la configuration spécifiée au lieu de supposer que des ouvertures de dimensions nominales identiques produisent un criblage identique.

Un bord de panneau relevé, une bride desserrée, un revêtement latéral endommagé ou une pierre coincée peuvent ralentir le matériau d’un côté. Corrigez ces restrictions locales avant d’envisager une modification de la vitesse ou de la course. Pour le criblage humide, comparez la couverture des rampes de pulvérisation et vérifiez si des buses sont obstruées : un lavage inégal peut laisser un côté davantage colmaté. Maintenez les réglages d’eau dans les limites du procédé et de l’équipement.

Confirmer la correction sous une charge stable

Après les réparations, remettez les protections en place et respectez la procédure de démarrage prescrite. Vérifiez que le mouvement de fonctionnement normal est établi avant d’introduire une alimentation contrôlée, puis observez les mêmes emplacements que lors de l’évaluation initiale. Ne modifiez qu’une variable de fonctionnement à la fois afin de pouvoir en identifier l’effet.

Évaluez le résultat autrement qu’en vérifiant simplement si le lit semble plus plat. Comparez le déplacement du matériau, sa répartition à la décharge, les accumulations locales et la séparation des produits. Réduire le débit peut masquer le symptôme sans éliminer la cause initiale.

Consignez les conditions d’alimentation, l’humidité du matériau, les panneaux installés et les éventuels écarts mesurés au niveau des supports ou des vibrations. Si l’alimentation redevient irrégulière uniquement avec un matériau ou un débit de production particulier, ces observations fournissent un point de départ concret pour la prochaine inspection.
