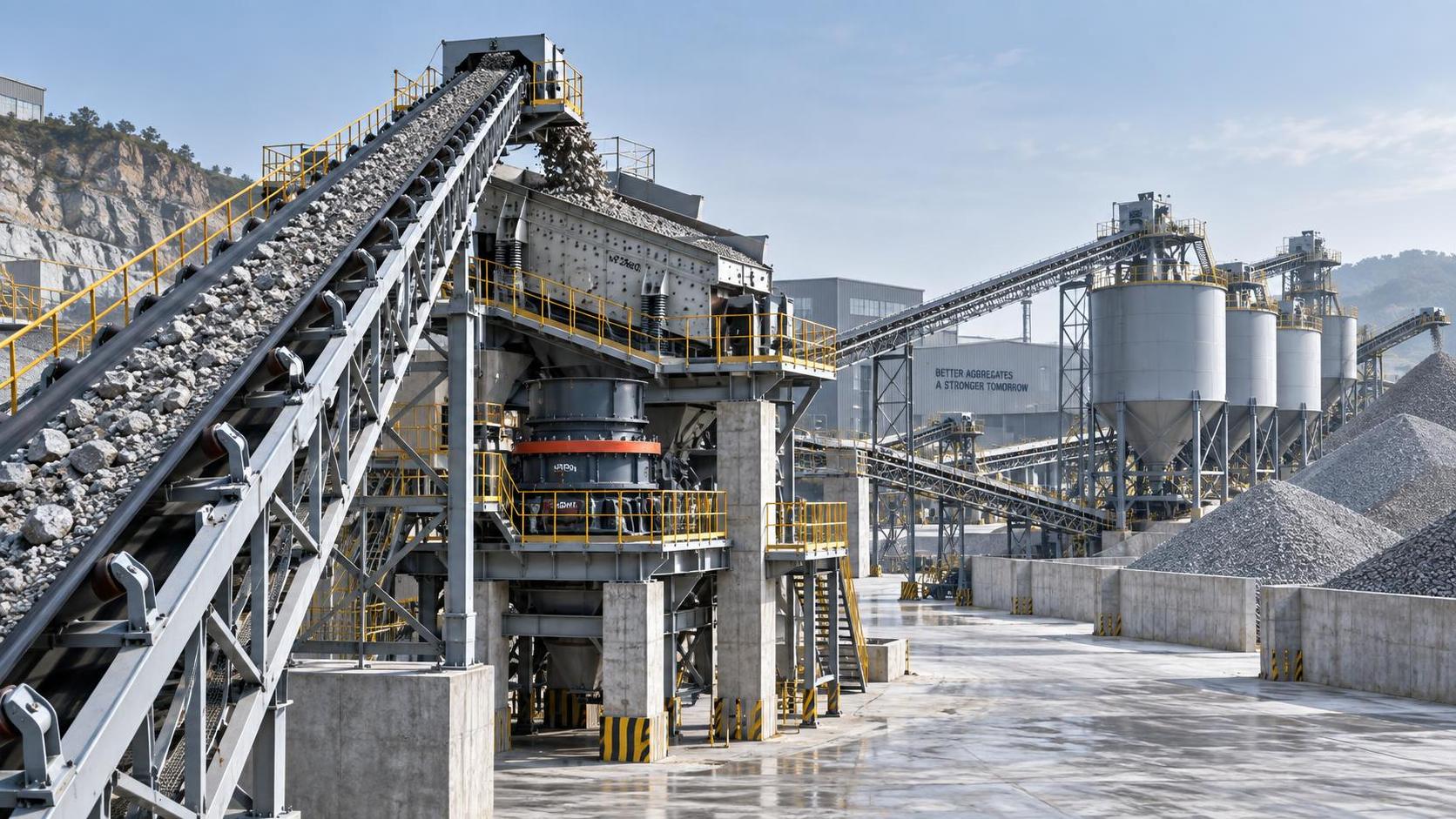

Comment un convoyeur à bande incliné transporte les granulats dans une usine de traitement

Comment un convoyeur à bande incliné transporte les granulats dans une installation de traitement

Un convoyeur à bande incliné destiné aux opérations d'une installation de granulats permet d'acheminer efficacement la pierre concassée, le sable et le gravier entre les étapes de traitement, sans recourir à des manutentions répétées par chargeuse.

Pour les opérateurs, la priorité ne consiste pas simplement à élever les matériaux. Il s'agit de maintenir une alimentation régulière, d'empêcher le retour en arrière, de contrôler les déversements et d'éviter les arrêts imprévus.

Un convoyeur correctement configuré relie les concasseurs, les cribles, les stocks et les équipements de lavage en un processus continu, aidant l'installation à maintenir son débit et une qualité de produit constante.

Pourquoi les convoyeurs inclinés sont importants dans la production de granulats

Les installations de granulats nécessitent souvent que les matériaux se déplacent verticalement aussi bien qu'horizontalement, car les concasseurs, les étages de criblage, les points de transfert et les stocks fonctionnent à différentes hauteurs.

Un convoyeur à bande incliné dans la configuration d'une installation de granulats permet ce changement d'élévation efficacement tout en réduisant la dépendance aux chargeuses sur pneus, aux rampes et à la redistribution manuelle des matériaux.

Lorsque les matériaux passent régulièrement d'une machine à l'autre, les opérateurs peuvent se concentrer sur le contrôle de l'alimentation, l'inspection et la maintenance préventive, au lieu de corriger des goulots d'étranglement récurrents.

Le convoyeur contribue également à organiser le parcours de traitement. Un trajet clairement planifié réduit les points de transfert inutiles, qui sont des emplacements fréquents de poussière, de déversements et de blocages.

Dans un circuit de concassage typique, un alimentateur envoie la pierre brute vers un concasseur primaire. Le matériau déchargé atteint ensuite les cribles ou les concasseurs secondaires par l'intermédiaire de convoyeurs.

Après le criblage, des convoyeurs inclinés distincts peuvent diriger les différentes granulométries vers les stocks de produits, les systèmes de lavage, les boucles de recirculation ou les étapes de concassage supplémentaires.

Comment le convoyeur transporte les granulats en montée

La bande est soutenue par des rouleaux porteurs formant une auge. Cette auge centre les granulats et augmente la capacité de transport utile de la bande lors de son déplacement ascendant.

Le tambour de tête, entraîné par un moteur et un réducteur, tire la bande vers l'avant. La surface de la bande transporte les granulats vers le haut tandis que le brin retour circule en dessous.

À l'extrémité de déchargement, le matériau quitte la bande lorsqu'elle passe autour du tambour de tête. Sa trajectoire doit être alignée avec la goulotte de réception, le crible ou le stock.

L'inclinaison du convoyeur influence la stabilité des matériaux sur la bande. À mesure que l'angle augmente, les pierres non fixées risquent davantage de rouler en arrière ou de glisser vers le bas.

Pour de nombreuses applications de granulats secs, les bandes à auge standard fonctionnent bien avec des angles d'inclinaison modérés. Les trajets plus pentus peuvent nécessiter des bandes à tasseaux, des bords de contenance ou une conception de transfert révisée.

Les opérateurs doivent surveiller le retour des matériaux vers l'arrière près de la zone de chargement. Cela indique généralement une inclinaison excessive, une bande surchargée, un mauvais choix de bande ou une humidité inadaptée du matériau.

Ce que les opérateurs doivent vérifier avant de démarrer le système

Avant le démarrage, vérifiez si la bande est centrée sur les tambours et les rouleaux porteurs. Un mauvais alignement de la bande peut endommager les bords, provoquer des déversements et accélérer l'usure des composants.

Vérifiez que les protecteurs, les câbles d'arrêt d'urgence, les détecteurs de déport de bande et les commandes d'arrêt sont accessibles et fonctionnels. Ne retirez jamais les protecteurs de sécurité pour dégager des matériaux pendant le fonctionnement.

Examinez le point de chargement afin de détecter toute accumulation de granulats. Le matériau doit tomber près de l'axe central de la bande et se déplacer dans le même sens que la bande, dans la mesure du possible.

Un chargement décentré provoque une charge inégale sur la bande et peut tirer celle-ci vers un côté. Il augmente également l'usure des bavettes et entraîne des travaux de nettoyage récurrents.

Vérifiez que les rouleaux tournent librement et que les supports restent bien fixés. Un rouleau grippé peut endommager le revêtement de la bande et générer de la chaleur au point de contact.

Les opérateurs doivent également rechercher les fixations desserrées, les rouleaux endommagés, les racleurs usés et les matériaux coincés autour des tambours. Les petits défauts deviennent coûteux lorsqu'ils sont ignorés pendant une production continue.

Gestion de la vitesse de bande, du débit d'alimentation et de la capacité de chargement

La vitesse de la bande doit correspondre au rythme de production de l'installation et aux caractéristiques des granulats. Une bande plus rapide peut accroître la capacité, mais une vitesse excessive provoque souvent des rebonds et de la poussière.

Un chargement stable est généralement plus précieux qu'une vitesse de bande maximale. Un convoyeur fonctionnant régulièrement en dessous de sa limite est plus facile à contrôler et moins susceptible de provoquer des déversements.

Les changements de débit d'alimentation doivent être progressifs, en particulier après des réglages du concasseur ou des changements d'étage de criblage. Des pics soudains peuvent surcharger la bande et remplir les goulottes de transfert.

Les opérateurs doivent surveiller le profil des matériaux sur la bande. Les granulats doivent rester répartis uniformément, avec une garde libre suffisante le long des deux côtés afin d'éviter les pertes par les bords.

Le sable humide, la pierre contaminée par l'argile et les fines collantes se comportent différemment de la roche concassée sèche. Leur teneur en humidité peut réduire l'efficacité du déchargement et provoquer un report de matériau sur les composants du brin retour.

Des racleurs de bande efficaces éliminent les matériaux restant sur la bande après le déchargement. Cela réduit les accumulations sous le convoyeur et évite la contamination des tambours et rouleaux du brin retour.

Les points de transfert déterminent le bon fonctionnement de la ligne

La plupart des problèmes de convoyeurs commencent aux points de transfert plutôt que sur les sections ouvertes du convoyeur. Une mauvaise géométrie de goulotte peut entraîner des dommages par impact, un chargement décentré et des blocages fréquents.

La goulotte de réception doit guider les granulats sur la bande avec une direction et une vitesse contrôlées. Les matériaux tombant verticalement d'une hauteur excessive peuvent endommager les bandes et les rouleaux porteurs.

Les lits d'impact ou les rouleaux d'impact rapprochés soutiennent la bande à l'endroit où tombent les matériaux lourds. Ils réduisent le fléchissement de la bande et contribuent à maintenir un flux de matériaux uniforme.

Les bavettes doivent contenir les matériaux fins sans exercer une pression excessive sur la bande. Un caoutchouc de bavette trop serré augmente les frottements, l'usure et la consommation d'énergie pendant le fonctionnement normal.

Lorsque le criblage fait partie du circuit, une alimentation uniforme du crible est particulièrement importante. Un chargement inégal peut réduire l'efficacité de séparation et entraîner une granulométrie de produit irrégulière.

Un crible horizontal tel que leCrible vibrant horizontal FEIFAN OEM à haut débit, à structure renforcée, personnalisé pour mines et carrières de sable offre les meilleures performances lorsque son convoyeur amont alimente régulièrement la zone d'alimentation en matériaux.

Choisir la bonne inclinaison et la bonne structure de convoyeur

L'angle d'inclinaison correct dépend de la taille des granulats, de la forme des particules, de l'humidité, de la texture de la bande, des exigences de capacité et de l'espace disponible dans l'installation de traitement.

La pierre concassée anguleuse adhère généralement mieux à la bande que le gravier lisse et arrondi. Le sable fin humide peut se comporter de manière imprévisible et nécessite une conception plus soignée des goulottes et des racleurs.

Les convoyeurs plus longs nécessitent des structures de support correctement conçues pour éviter les vibrations excessives et les défauts d'alignement. Les châssis doivent rester stables sous les charges dynamiques, le vent et la circulation habituelle liée à la maintenance.

L'espacement des supports doit convenir à la largeur de la bande, à la charge de matériau et à la longueur du convoyeur. Un support insuffisant peut entraîner un affaissement, un suivi irrégulier de la bande et une fatigue structurelle.

Pour les installations mobiles ou modulaires, les opérateurs doivent inspecter les raccordements du châssis après un déplacement. Les vibrations dues au transport peuvent desserrer les boulons, modifier l'alignement et changer l'angle de fonctionnement du convoyeur.

Les passerelles, plateformes et points d'accès doivent être planifiés en fonction des tâches réelles de maintenance. Un accès sûr améliore la qualité des inspections et réduit le temps nécessaire pour corriger les défauts.

Habitudes quotidiennes d'exploitation qui réduisent les temps d'arrêt

Démarrez les convoyeurs dans le bon ordre, généralement les équipements situés en aval en premier. Cela garantit que l'équipement de réception est prêt avant que les machines en amont commencent à acheminer les granulats.

Lors de l'arrêt, arrêtez d'abord l'alimentation en matériau et laissez les convoyeurs fonctionner à vide. Cela évite que les bandes chargées redémarrent sous une contrainte inutile lors de l'équipe suivante.

Soyez attentif aux bruits inhabituels de roulements, aux frottements de bande, aux contacts métalliques ou aux impacts rythmiques. Les opérateurs détectent souvent les défaillances en développement par le son avant l'apparition de dommages visibles.

Consignez les emplacements de déversement récurrents, les corrections de centrage et les besoins de nettoyage. Ces observations aident les équipes de maintenance à identifier les causes profondes plutôt que de traiter à répétition les symptômes superficiels.

Maintenez propre la zone située sous le convoyeur. Les matériaux accumulés peuvent gêner les rouleaux du brin retour, entraver l'accès et créer des conditions dangereuses autour des équipements en mouvement.

Les programmes de lubrification et d'inspection doivent suivre les recommandations du fabricant de l'équipement. Cependant, les conditions difficiles des carrières peuvent nécessiter des contrôles plus fréquents que les intervalles d'exploitation standard.

Conclusion : des changements d'élévation fiables dépendent de la maîtrise

Un convoyeur à bande incliné constitue une liaison essentielle entre les étapes de traitement des granulats. Sa valeur réside dans l'acheminement des matériaux vers le haut de manière sûre, régulière et avec un minimum de pertes de manutention.

Pour les opérateurs, des performances fiables dépendent d'un chargement correct, d'un centrage précis, d'une vitesse de bande appropriée, de points de transfert propres et d'inspections quotidiennes rigoureuses.

Lorsque ces éléments fonctionnent ensemble, un convoyeur à bande incliné destiné aux opérations d'une installation de granulats favorise une disponibilité accrue, des zones de travail plus propres, des procédures plus sûres et une production de granulats plus prévisible.
