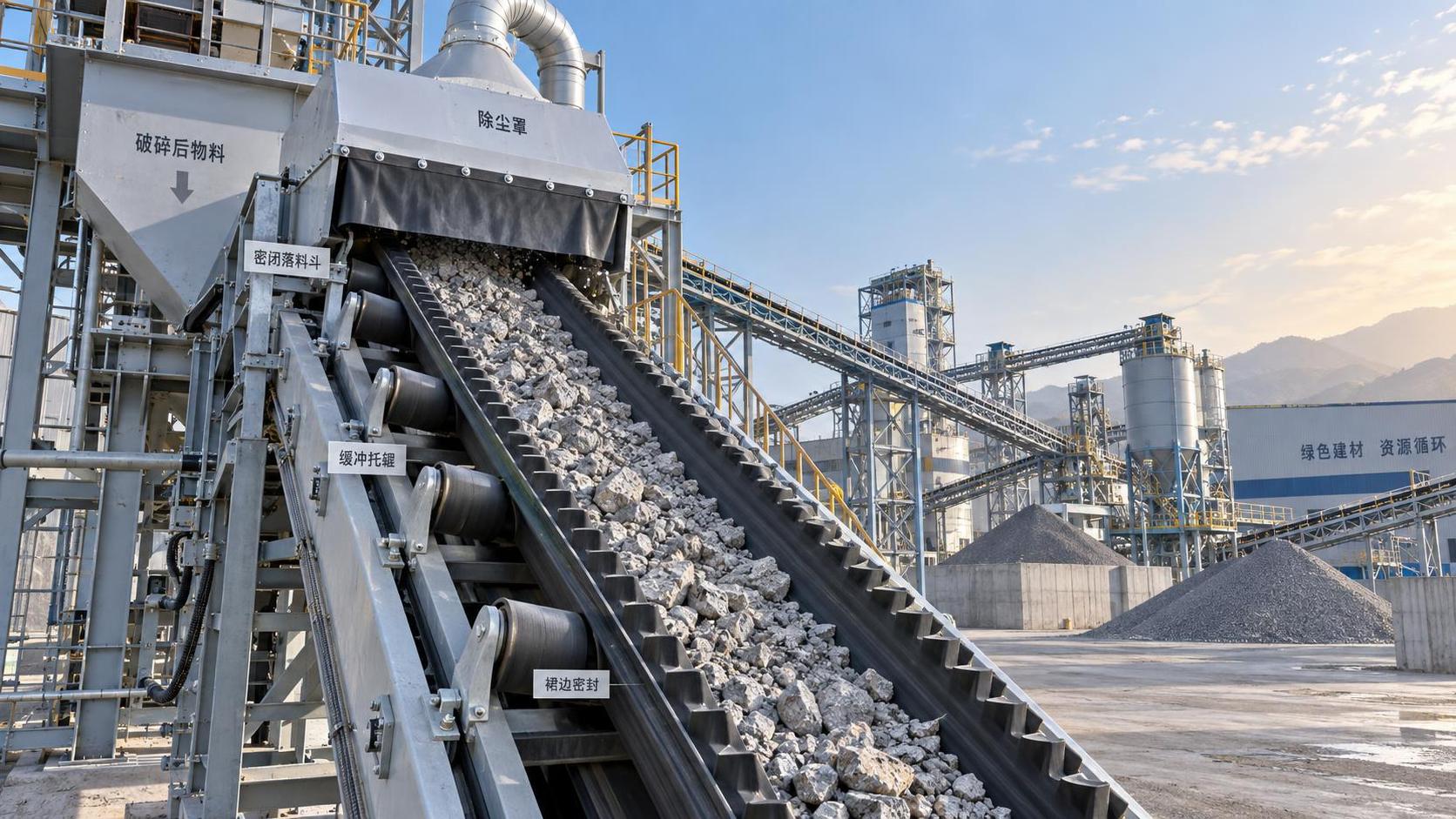

Contrôles de conception des convoyeurs inclinés dans les installations de granulats poussiéreuses et à forts impacts

Un convoyeur incliné dans une installation de granulats est souvent considéré comme un simple changement d’élévation entre deux machines. Dans des conditions de service poussiéreuses et à fort impact, cette hypothèse engendre des problèmes coûteux. Un convoyeur peut atteindre son tonnage nominal sur le papier tout en subissant un glissement de bande, des retours de matériau, des fuites au niveau des jupes, une défaillance rapide des rouleaux ou des déversements chroniques dès qu’il reçoit des fines humides, des roches irrégulières et une alimentation fluctuante provenant d’un concasseur ou d’un crible.

Pour les chefs de projet, la première question de conception est de savoir si l’inclinaison proposée peut transporter toute la gamme de matériaux dans des conditions de chargement stables, et non simplement si la bande sélectionnée peut monter. La réponse dépend de l’effet combiné de l’angle du convoyeur, de la forme des particules, de l’humidité, de la surface de la bande, de la méthode de chargement et des variations de fonctionnement attendues dans l’installation. Un convoyeur à bande incliné destiné à une installation de granulats doit donc être évalué comme faisant partie du système de transfert, y compris le point de déchargement amont et le point de réception aval.

Commencer par le matériau et les conditions réelles de service du convoyeur

La capacité de conception n’est qu’un paramètre parmi d’autres. Le convoyeur doit être vérifié en fonction de la plus grosse roche, de la pointe d’alimentation maximale, de la teneur en fines, de la plage d’humidité et de la présence probable de matériaux collants. Une bande transportant des pierres concassées sèches et bien calibrées se comporte très différemment d’une bande manipulant une alimentation contaminée par l’argile après la pluie. Les fines humides peuvent s’accumuler sur les rouleaux et les poulies, tandis que les pierres anguleuses plus grosses augmentent l’énergie d’impact et peuvent endommager une bande dans la zone de chargement.

L’inclinaison requise doit être évaluée conjointement avec la tendance du matériau à rouler ou à glisser vers l’arrière. À mesure que l’angle augmente, les bandes lisses conventionnelles deviennent plus sensibles à la hauteur de chargement et à l’état du matériau. Une faible inclinaison peut fonctionner de manière fiable avec une bande standard, tandis qu’une configuration plus inclinée peut nécessiter une bande à chevrons ou à tasseaux, une géométrie de chargement révisée ou une solution alternative utilisant plusieurs convoyeurs. Augmenter simplement l’angle de la bande afin de réduire les travaux de génie civil ou l’emprise de l’installation peut transférer les coûts vers les pièces d’usure, les besoins en puissance, les équipements de nettoyage et la maintenance imprévue.

Les équipes de projet doivent demander que le calcul de service tienne compte du débit normal ainsi que des conditions de pointe. Le déchargement du concasseur est rarement parfaitement uniforme. Si le système d’alimentation permet de courtes périodes au-dessus de la capacité nominale, la largeur et la vitesse de la bande, le volume des jupes latérales et la configuration de l’entraînement doivent pouvoir gérer ces périodes sans que le matériau ne s’accumule trop haut sur la bande ou ne se déverse aux transitions.

Vérifier la zone de chargement avant de spécifier la résistance de la bande

Le chargement à fort impact est généralement la partie du convoyeur qui détermine sa durée de vie. La classe de résistance à la traction de la bande est importante, mais elle ne protège pas contre une goulotte de réception mal conçue. Lorsque la roche tombe hors centre, d’une hauteur de chute excessive ou avec une direction de vitesse opposée au déplacement de la bande, il en résulte des dommages localisés à la bande, un mauvais alignement, des rouleaux cassés et des fuites le long des jupes latérales.

Un examen pratique de la zone de chargement doit couvrir quatre conditions :

• Hauteur de chute et taille des roches : Les matériaux en gros blocs et les chutes plus longues nécessitent un lit d’impact, des rouleaux d’impact rapprochés, ou les deux. Le dispositif de support doit empêcher une déflexion excessive de la bande sous l’impact.
• Trajectoire du matériau : La goulotte doit guider le matériau dans la même direction et à une vitesse proche de celle de la bande de réception. Un matériau qui frappe dans le sens opposé au déplacement de la bande crée des turbulences et accélère l’usure.
• Chargement centré : Le flux de matériau doit être centré sur toute la largeur de la bande. Un convoyeur chargé de manière répétée sur un côté ne sera pas corrigé durablement par des rouleaux d’alignement.
• Longueur de confinement : Les jupes latérales doivent être suffisamment longues pour stabiliser le flux de matériau avant qu’il ne quitte la zone d’étanchéité. Des jupes courtes permettent aux fines de s’échapper avant que la charge ne se soit stabilisée.

L’étanchéité des jupes mérite une attention particulière dans les installations de granulats sèches, car un petit interstice peut devenir une source continue de poussière. Cependant, les joints ne doivent pas être serrés au point de créer une traînée excessive ou d’endommager le revêtement de la bande. Une bonne étanchéité résulte d’un support de bande stable, d’un chargement correct, d’une géométrie de jupe adaptée et de joints souples correctement réglés. Elle est rarement obtenue en ajoutant davantage de caoutchouc contre une bande instable.

La maîtrise des poussières est une question de conception du convoyeur

Les systèmes de dépoussiérage sont souvent attribués à un lot distinct, mais la conception du convoyeur détermine si ce lot peut fonctionner. Les points de transfert ouverts, les chutes de matériau importantes, les goulottes turbulentes et les parcours de retour mal confinés génèrent de la poussière plus rapidement qu’une hotte ou un collecteur ne peut raisonnablement la contenir.

Pour un convoyeur incliné, les zones de chargement et de déchargement doivent être confinées lorsque cela est possible, avec un accès suffisant pour l’inspection et le nettoyage. Le carter ne doit pas entraver l’alignement de la bande, la maintenance ou l’accès d’urgence. Son volume et ses ouvertures doivent également être pris en compte dans la conception du système d’extraction des poussières de l’installation. Une goulotte entièrement fermée avec des entrées d’air non contrôlées peut encore libérer de la poussière par les interstices des portes d’inspection et des jupes latérales.

Le retour de matériau est un autre problème lié à la poussière. Le matériau qui adhère à la face retour de la bande tombe le long de la structure, contamine les passerelles et s’accumule autour des composants rotatifs. La conception doit prévoir un racleur primaire à la poulie de tête et, lorsque les conditions du matériau le justifient, un racleur secondaire. Le système de nettoyage doit disposer d’un chemin de récupération pour le matériau retiré. Sinon, les fines raclées s’accumulent simplement sous l’extrémité de tête et deviennent une contrainte de propreté et de sécurité.

La suppression humide peut réduire les poussières en suspension, mais elle doit être évaluée au regard des exigences de qualité du matériau et de la gestion locale de l’eau. L’ajout d’eau à un point de transfert peut accroître le retour de matériau, faire adhérer les fines aux goulottes ou compliquer l’efficacité du criblage en aval. La configuration du convoyeur doit rester facile à entretenir même lorsque la suppression des poussières est indisponible ou réduite.

La puissance d’entraînement et le dispositif de tension doivent être évalués dans les conditions les plus défavorables

Les convoyeurs inclinés nécessitent une puissance supplémentaire pour élever le matériau, et la composante liée à l’élévation peut devenir prédominante sur les trajets longs ou fortement inclinés. La sélection de l’entraînement doit tenir compte du couple de démarrage, des conditions de redémarrage avec bande pleine, de l’accélération de la bande, des pertes par frottement et de la plage de masse volumique apparente attendue en fonctionnement. Un entraînement dimensionné uniquement pour le fonctionnement en régime permanent peut rencontrer des difficultés lorsqu’une bande chargée doit redémarrer après un arrêt.

Le service de granulats à fort impact exige également un examen du garnissage des poulies, de l’angle d’enroulement de la bande et de la marge d’adhérence. La poussière ou l’humidité sur la poulie motrice réduit l’adhérence. Le patinage génère de la chaleur et endommage le garnissage ainsi que les revêtements de la bande ; la réponse ne doit donc pas se limiter à augmenter la puissance du moteur. L’ensemble du système d’adhérence, y compris le diamètre de la poulie motrice, le type de garnissage, l’angle d’enroulement et la tension du dispositif de tension, doit fonctionner comme un système cohérent.

Le dispositif de tension doit maintenir une tension de bande adéquate lors des variations de chargement et de température sans soumettre excessivement la bande ou les jonctions. Sa course doit être accessible pour l’inspection, et la structure doit permettre un réglage sûr. Sur les convoyeurs plus longs, la méthode de tension sélectionnée et la philosophie de commande peuvent affecter de manière significative le comportement au démarrage et la durée de vie de la bande.

La protection contre l’usure doit suivre le parcours du matériau

Les revêtements d’usure sont précieux là où le matériau change de direction ou frappe les parois des goulottes, mais augmenter arbitrairement leur épaisseur n’est pas une stratégie de conception. Le matériau de revêtement, la disposition des panneaux, la méthode de fixation et l’accès pour le remplacement doivent correspondre à l’abrasion et à l’impact à chaque emplacement. Une goulotte traitant le déchargement grossier d’un concasseur peut nécessiter une protection résistante aux impacts à l’entrée, tandis qu’un transfert de fines en aval peut davantage bénéficier de revêtements à faible friction qui limitent l’accumulation.

Le même principe s’applique aux rouleaux. Des rouleaux d’impact rapprochés sont adaptés sous la zone de chargement, tandis que des rouleaux étanches et robustes sont importants pour tout service extérieur poussiéreux. La sélection des rouleaux doit tenir compte des conséquences d’une défaillance ainsi que de la charge nominale. Un rouleau défaillant sous une section inclinée fortement chargée peut rapidement endommager la bande, car la tension de la bande et le poids du matériau rendent l’abrasion locale plus sévère.

Lorsque le convoyeur reçoit un matériau classé provenant d’un crible à haute capacité, le crible et le convoyeur doivent présenter des capacités de pointe et une géométrie de transfert compatibles. Par exemple, uncrible vibrant banane robuste OEM à haut débit pour installations de sable et de gravier à grande échelle peut créer un flux de matériau important et segmenté. Le convoyeur de réception doit être vérifié pour le déchargement simultané de plusieurs étages ou sorties lorsque la configuration combine les flux, plutôt que d’être dimensionné sur la seule base d’une fraction moyenne.

L’accès pour la maintenance fait partie du périmètre de l’équipement

Un convoyeur mécaniquement fiable devient difficile à exploiter lorsque les opérateurs ne peuvent pas inspecter les rouleaux en sécurité, nettoyer les zones de transfert, remplacer les racleurs ou atteindre les interrupteurs à câble d’arrêt d’urgence. Les structures inclinées nécessitent des passerelles, des garde-corps, des plateformes d’accès et des itinéraires sûrs vers les composants de tête, de queue, d’entraînement, de tension et de zone de chargement. La configuration doit également laisser un espace pratique pour remplacer une poulie, lever un ensemble d’entraînement ou manipuler les composants du racleur de bande.

L’accès pour l’inspection est particulièrement important autour des points de dépoussiérage confinés. Les portes doivent être placées là où les obstructions, l’usure des revêtements et les accumulations peuvent réellement être observées. Une petite trappe d’accès située à l’écart du flux de matériau peut satisfaire à l’examen d’un plan tout en offrant peu de valeur opérationnelle.

Les protections électriques et mécaniques doivent être sélectionnées en fonction des modes de défaillance attendus : désalignement de la bande, perte de vitesse de la bande, obstruction de goulotte, activation du câble d’arrêt d’urgence et surcharge. Leurs positions de montage doivent correspondre à la configuration du convoyeur. Un détecteur de déport de bande placé hors de la zone où les problèmes d’alignement apparaissent offrira une protection limitée.

Un examen plus utile avant le lancement

Avant d’approuver la fabrication, les chefs de projet doivent demander une revue d’exploitation unique reliant les exigences du procédé à la configuration mécanique. Elle doit présenter l’enveloppe maximale du matériau, l’angle du convoyeur, la trajectoire de chargement, la configuration de la goulotte, la spécification de la bande, les bases de l’entraînement et du dispositif de tension, la configuration des racleurs, le confinement des poussières et les dispositions d’accès. Examiner ces éléments séparément masque souvent les interfaces où commencent la plupart des problèmes d’exploitation.

Les configurations de convoyage incliné les plus fiables sont généralement celles qui acceptent dès le début du projet les limites imposées par le matériau et la géométrie du site. Une modification modeste de l’angle de la bande, de l’élévation du point de transfert, de la direction de la goulotte ou de la plateforme de maintenance peut éviter des années de nettoyage, d’arrêts et de remplacement prématuré des composants après la mise en service.
