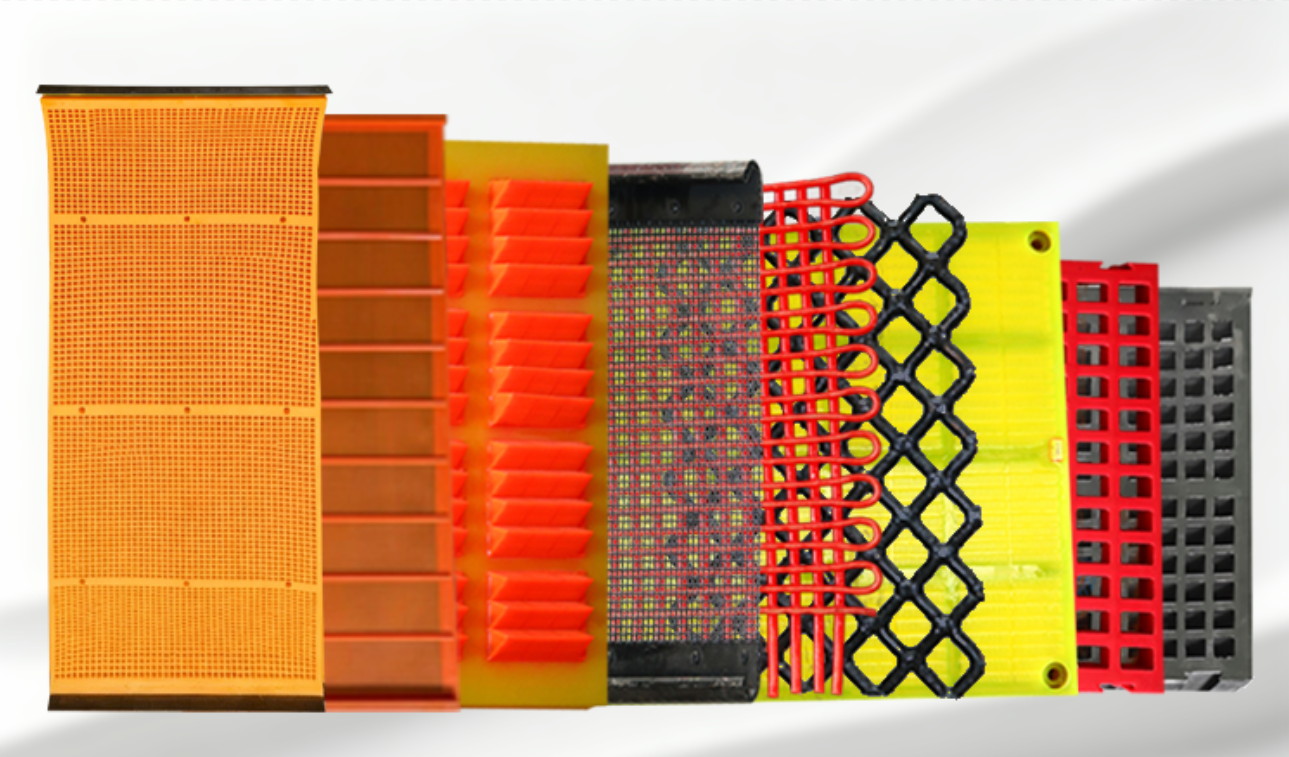

Où les panneaux de criblage en polyuréthane s’intègrent dans une installation de lavage de granulats

Une installation de lavage peut atteindre son débit d’alimentation nominal tout en rencontrant des difficultés avec les granulats hors calibre, les stocks de sable humide ou les opérations fréquentes de maintenance des cribles. Les panneaux de criblage en polyuréthane sont principalement utilisés sur les cribles de classement humide et les cribles d’égouttage du sable, où leur résistance à l’abrasion et leurs ouvertures adaptées à l’application peuvent contribuer à un fonctionnement fiable. Ils ne conviennent toutefois pas automatiquement à tous les étages de criblage : les impacts de gros éléments, une surface de criblage limitée et une contamination difficile par l’argile peuvent nécessiter un autre média ou un traitement complémentaire.

La démarche consiste à déterminer la fonction de chaque crible avant de choisir sa surface. Séparer les granulats lavés en fractions commercialisables est une opération de classement ; retenir le sable tout en évacuant l’eau est une opération d’égouttage. Le polyuréthane peut convenir aux deux, mais la géométrie des ouvertures, la construction des panneaux et les exigences d’exploitation diffèrent.

Situer l’opération dans le circuit de lavage

Un circuit type peut comprendre la préparation de l’alimentation, le débourbage, le criblage humide, la récupération du sable et son égouttage. La configuration varie selon le gisement et les spécifications du produit. Le média de criblage doit être choisi en fonction du matériau qui arrive sur chaque étage, et non pas simplement de l’alimentation brute entrant dans l’installation.

Un crible ne peut pas remplacer un débourbeur lorsque l’argile reste attachée aux pierres. De même, le remplacement des panneaux d’égouttage ne corrigera pas un circuit d’hydrocyclones en surcharge. Définir ces limites évite qu’un achat de média de criblage ne devienne une tentative de remédier à un problème situé en amont du procédé.

Classement humide : trouver l’équilibre entre résistance à l’usure et surface ouverte utile

Sur un crible de classement humide, le polyuréthane mérite d’être envisagé lorsque la pulpe abrasive entraîne le remplacement fréquent des médias. La flexibilité des panneaux peut également aider à libérer certaines particules coincées dans les ouvertures, selon toutefois la conception des ouvertures, les caractéristiques du matériau et le mouvement du crible. L’argile collante et les particules de dimensions proches peuvent toujours obstruer les ouvertures.

En contrepartie, les panneaux en polyuréthane peuvent offrir une surface ouverte inférieure à celle de certaines alternatives en fil métallique. Les parois plus épaisses des ouvertures et les supports des panneaux occupent de l’espace sur l’étage. Le remplacement d’un média en fil métallique par du polyuréthane avec une ouverture nominale identique peut donc modifier la capacité et les performances de séparation, même si les dimensions du crible restent inchangées.

Comparez la surface de criblage effective, et pas uniquement la taille des ouvertures. Demandez au fournisseur de tenir compte des bordures des panneaux, des rails de support, des zones pleines et de la répartition de l’alimentation sur l’étage. Il faut être particulièrement vigilant sur un étage fortement chargé et contenant une grande proportion de particules proches de la dimension de coupure, car celles-ci doivent avoir plusieurs occasions de passer.

La forme des ouvertures compte également. Des ouvertures oblongues peuvent améliorer le passage dans certaines applications, mais les particules allongées ne se comportent pas de la même manière que dans des ouvertures carrées. Vérifiez la géométrie proposée au regard de la granulométrie requise du produit et de la forme des particules, sans considérer que des dimensions nominales identiques sont équivalentes.

L’égouttage nécessite une spécification différente des panneaux

Après une étape de récupération par hydrocyclone ou par un autre procédé, le crible d’égouttage reçoit une pulpe qui doit former un lit de solides retenus tandis que l’eau s’écoule. Les panneaux en polyuréthane à petites ouvertures sont couramment utilisés dans cette application, mais leur choix doit tenir compte de la granulométrie du sable, de la teneur attendue en fines et des caractéristiques de la pulpe entrante.

Des ouvertures plus petites ne donnent pas nécessairement un sable plus sec. Elles peuvent retenir davantage de fines tout en limitant le drainage. Des ouvertures plus grandes peuvent accroître les pertes de solides dans le sous-débit, ce qui risque d’augmenter la charge du circuit de récupération ou de laisser des fines valorisables s’échapper avec les eaux usées.

L’humidité à la sortie dépend également de l’épaisseur du lit, du temps de séjour, des vibrations, de la configuration de l’étage et de la régularité de l’alimentation. Lorsque le stock de sable devient plus humide, examinez l’ensemble de l’opération avant de spécifier une ouverture plus petite :

• Vérifiez si le débit de pulpe ou la concentration en solides de l’alimentation a changé.
• Recherchez une répartition irrégulière de l’alimentation, une accumulation d’eau ou des zones en surcharge.
• Inspectez les panneaux pour repérer les ouvertures obstruées, l’usure et les espaces entre les modules.
• Vérifiez que le mouvement du crible et ses réglages respectent les exigences du fabricant de l’équipement.

Il faut également prélever des échantillons du sous-débit du crible, ainsi que du sable déchargé. Un produit d’aspect acceptable peut masquer des pertes excessives de fines, tandis qu’un sous-débit trouble ne suffit pas à établir si ces pertes dépassent les objectifs du procédé.

Vérifier la compatibilité mécanique avant de commander

Les médias de criblage en polyuréthane peuvent utiliser des systèmes de fixation modulaires, tendus ou autres. Ils ne sont pas interchangeables au seul motif que les dimensions générales de l’étage correspondent. L’épaisseur des panneaux, l’espacement des supports, les détails de fixation et les jeux doivent être adaptés à la structure du crible.

Une modernisation peut également modifier le poids du média et la charge exercée sur la machine. Le fabricant du crible doit examiner toute modification pertinente de la masse de l’étage, de la disposition des supports et des conditions de fonctionnement. Ne compensez pas de mauvaises performances en modifiant la course, la vitesse ou l’inclinaison au-delà des limites approuvées pour la machine.

La zone d’alimentation nécessite une attention particulière. Un panneau performant plus loin sur l’étage peut céder sous l’effet d’impacts concentrés à l’entrée. Des boîtes d’alimentation, des revêtements, des dispositifs de répartition ou des zones d’impact dédiées peuvent être nécessaires pour éviter que de gros éléments ne frappent directement un média sans support.

Une utilisation en milieu humide nécessite également une formulation de polyuréthane adaptée. La résistance à l’abrasion, à la déchirure et à l’exposition à l’eau dépend du système de matériau et des conditions de fonctionnement. La dureté seule ne suffit pas à définir une spécification ; la température de l’eau et les éventuels produits chimiques du procédé doivent être communiqués au fournisseur.

S’appuyer sur les symptômes d’exploitation pour déterminer les changements à apporter

Lorsque les performances se dégradent, l’emplacement et la configuration du problème aident à distinguer un problème de média d’un problème de procédé.

• Des particules grossières apparaissent dans un flux de refus fin : vérifiez que les panneaux ne sont pas déchirés, que les ouvertures ne sont pas usées, qu’aucune fixation ne manque et qu’il n’y a pas de jeu permettant un contournement, avant de modifier l’ouverture nominale.
• Une trop grande quantité de fines reste dans le produit surclassé : vérifiez le colmatage, l’épaisseur du lit, la couverture d’aspersion et la répartition de l’alimentation. Une surface ouverte effective insuffisante peut également limiter le passage.
• Les panneaux cèdent régulièrement près de l’entrée : examinez la hauteur de chute, la taille maximale des blocs et le support sous la zone d’impact.
• L’usure est concentrée sur un côté : vérifiez l’alignement et la répartition de l’alimentation au lieu de remplacer tout l’étage par un média plus dur.

L’eau d’aspersion doit faire l’objet d’une inspection spécifique. Des buses obstruées ou une couverture insuffisante peuvent réduire l’efficacité du lavage et du criblage, même si les panneaux sont en bon état. Un excès d’eau peut augmenter la charge hydraulique en aval sans éliminer l’argile qui nécessite un débourbage.

Définir l’application et vérifier le résultat

Pour une nouvelle installation ou une modernisation, fournissez au fournisseur de médias de criblage la granulométrie de l’alimentation, la taille maximale des blocs, le débit de solides secs, le débit d’eau, la teneur en argile, la granulométrie requise du produit et les détails mécaniques du crible. Indiquez les variations normales de fonctionnement, et pas seulement les conditions moyennes. Pour l’égouttage, précisez également les caractéristiques visées du produit à la sortie et les pertes de solides acceptables.

Évaluez les solutions de remplacement en fonction du coût par tonne, de l’accès pour la maintenance et du risque pour la production, et pas uniquement du prix des panneaux. Les panneaux modulaires permettent parfois de remplacer uniquement les éléments concernés, mais cet avantage dépend de l’accès, de la conception des fixations et de la disponibilité des pièces de rechange appropriées.

Dans la mesure du possible, évaluez le changement de média proposé dans des conditions d’alimentation représentatives. Relevez le débit, la granulométrie du produit, le colmatage des ouvertures, le temps de maintenance et la configuration de l’usure ; pour l’égouttage, mesurez également l’humidité du produit déchargé et la teneur en solides du sous-débit. Comparez les résultats dans des conditions d’alimentation et d’apport d’eau similaires. Une amélioration apparente due à une charge plus faible ne prouve pas que le nouveau média peut répondre aux exigences de l’installation.
