Quelle qualité de toile métallique convient le mieux aux matériaux abrasifs de criblage ?

Sélectionnez la qualité de la toile métallique en fonction du mécanisme d’usure, de la stabilité de l’ouverture et des conditions de support du matériau à cribler. Pour les matériaux abrasifs tels que le granite concassé, le basalte, le sable riche en quartz, le minerai de fer ou les scories, une qualité plus dure est généralement privilégiée, mais la dureté seule ne détermine pas la durée de vie. Une toile très dure mais trop fragile par rapport à l’amplitude des vibrations, aux charges d’impact ou au mode de fixation peut se fissurer au niveau de la courbure, du crochet ou des premiers points d’appui, bien avant que les fils ne soient amincis par l’usure.

Dans les applications de criblage, la « qualité » désigne souvent la composition de l’acier et le niveau de traitement thermique du fil. Les choix les plus courants sont l’acier à haute teneur en carbone, le fil trempé à l’huile, l’acier inoxydable pour les applications corrosives, ainsi que les supports en polyuréthane ou hybrides lorsque le colmatage et le bruit constituent également des préoccupations. Pour le criblage à sec de matériaux abrasifs, les toiles en fil d’acier à haute teneur en carbone et en fil trempé à l’huile sont généralement les premiers matériaux évalués, car elles associent résistance à la traction et bonne résistance relative à l’usure par frottement. L’acier inoxydable peut être utile en présence d’humidité, d’attaques chimiques ou lorsque la maîtrise de la contamination est importante, mais il ne constitue pas automatiquement la meilleure solution contre une abrasion sévère. Dans de nombreuses installations de carrières et de mines, le fil inoxydable s’use plus rapidement qu’une toile de criblage en acier à haute teneur en carbone correctement sélectionnée, car la résistance à la corrosion et la résistance à l’abrasion sont deux propriétés distinctes.

Les erreurs courantes lors de la sélection de la qualité

Une erreur fréquente consiste à choisir la qualité de toile métallique la plus dure disponible sans vérifier les conditions d’alimentation. Si le premier étage reçoit de gros blocs tombant d’une hauteur importante depuis une goulotte de transfert, la surface de criblage est exposée autant aux impacts et à la fatigue de flexion qu’à l’abrasion par glissement. Dans ce cas, un fil extrêmement dur mais peu ductile peut se rompre au niveau des intersections ou à proximité du profil de sertissage. Une autre erreur courante est de se concentrer uniquement sur la dimension nominale de l’ouverture. Deux toiles présentant la même ouverture peuvent avoir des comportements très différents si l’une utilise un diamètre de fil plus important, un autre type de tissage ou une profondeur de sertissage différente. Un fil plus épais tend à durer plus longtemps dans les applications abrasives, mais il réduit également la surface ouverte et peut diminuer la capacité ou augmenter le risque de blocage avec des pierres feuilletées.

L’humidité modifie également le choix. Les fines abrasives humides peuvent colmater rapidement un panneau tissé, en particulier pour les ouvertures de dimension inférieure ou moyenne, où les particules proches de la maille se coincent dans les ouvertures. Le résultat peut ressembler à un problème d’usure alors que la cause réelle est une réduction de la surface ouverte par colmatage. Dans ce cas, la meilleure « qualité » peut consister à modifier le type de support de criblage sur un étage plutôt qu’à augmenter simplement la dureté du fil.

Le fil à haute teneur en carbone pour le criblage abrasif général

Pour de nombreuses applications de criblage à sec des granulats et des minerais, le fil d’acier à ressort à haute teneur en carbone constitue le choix de référence. Il offre généralement un équilibre pratique entre résistance à l’usure, élasticité et maîtrise des coûts. Lorsque le matériau est anguleux et abrasif, mais pas excessivement corrosif, la toile tissée en fil à haute teneur en carbone donne souvent de bons résultats sur les étages intermédiaires et inférieurs, où les impacts sont moins importants que sur la zone d’alimentation du premier étage.

Son adéquation dépend fortement du diamètre du fil et de la géométrie du sertissage. Une ouverture importante avec un fil sous-dimensionné peut entraîner une réduction localisée de l’épaisseur, tandis qu’un fil surdimensionné peut prolonger la durée de vie, mais réduire le débit. En pratique, la sélection d’une toile en fil à haute teneur en carbone ne dépend presque jamais de la qualité du matériau seule ; elle repose sur la combinaison de la teneur en carbone, de la régularité du traitement thermique, de la tolérance du calibre du fil et de la stabilité du tissage sous vibrations.

Quand le fil trempé à l’huile devient la meilleure option

Le fil trempé à l’huile est souvent envisagé lorsque l’abrasion est sévère et que le crible fonctionne sous des vibrations élevées et continues. Un fil trempé à l’huile correctement traité peut offrir une combinaison intéressante de résistance à la traction et de résistance à la fatigue. Cela est important pour les cribles vibrants fonctionnant avec une forte accélération ou pour les installations où les panneaux de criblage sont fréquemment retendus lors de la maintenance. Le fil doit résister à des charges dynamiques répétées, et pas seulement au contact avec des particules dures.

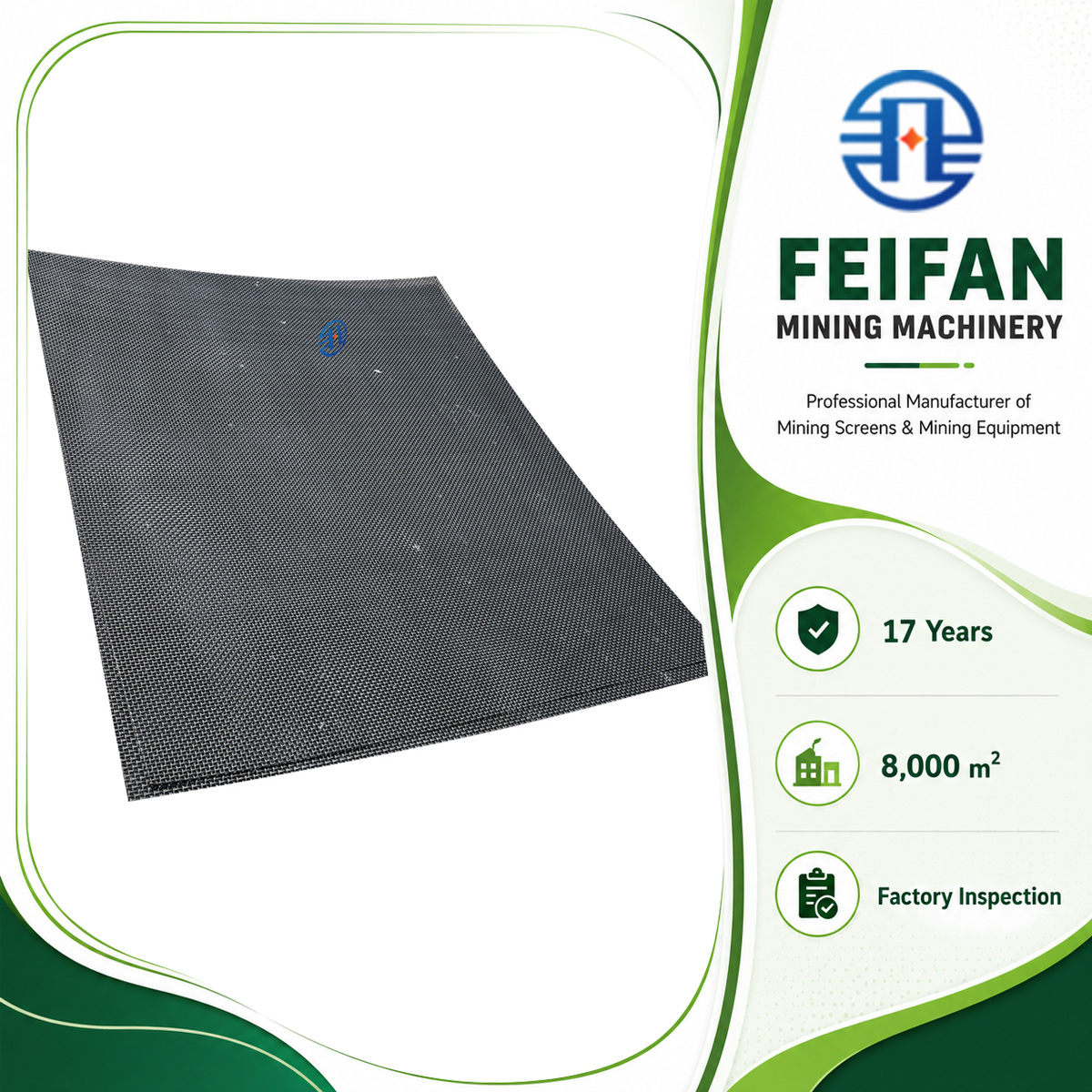

Sur les étages de carrière servant à cribler des pierres concassées de dimensions nominales telles que 5 mm, 7 mm, 8 mm ou 9 mm, un panneau tel que tamis en toile métallique OEM 5mm 7mm 8mm 9mm pour concasseur de carrière, extraction minière et crible vibrant serait généralement évalué selon la conservation de l’ouverture, la stabilité du sertissage et la résistance des extrémités à crochets, plutôt qu’en fonction de la seule dimension de l’ouverture. Ces détails déterminent si le panneau conserve sa précision de classification après des cycles de charge répétés.

Les qualités de fil trempé à l’huile ne sont pas automatiquement supérieures dans toutes les applications abrasives. Si l’installation présente des rails de support inadéquats, une pression de serrage inégale ou des impacts fréquents de matériaux surdimensionnés, une rupture du panneau peut toujours se produire. Dans ce cas, l’amélioration de l’espacement des supports ou la modification de l’alimentation peut prolonger davantage la durée de vie qu’un simple changement de qualité de fil.

Le premier étage et les étages inférieurs ne doivent pas être évalués de la même manière

Le premier étage est généralement soumis aux impacts les plus importants. Les gros matériaux, les arêtes vives et la chute depuis la goulotte créent des contraintes concentrées sur le premier tiers du panneau. Dans cette zone, un fil légèrement plus tolérant et suffisamment tenace peut durer plus longtemps qu’une option plus dure mais moins résistante à la fatigue. Certaines installations utilisent un diamètre de fil plus important dans la section d’alimentation et une autre spécification de panneau plus loin sur le même étage.

Les étages inférieurs subissent souvent moins d’impacts directs, mais beaucoup plus d’abrasion par glissement due à de grands volumes de particules proches de la dimension de coupure. Dans ces zones, la précision de l’ouverture devient plus sensible, car l’usure du fil modifie progressivement le point de coupure. Lorsque le contrôle de la granulométrie est important, la meilleure qualité de toile est celle qui maintient une géométrie d’ouverture constante jusqu’au remplacement prévu, et non simplement celle qui survit le plus longtemps à l’état usé.

Le type de tissage influence presque autant l’usure que la qualité du matériau

La toile tissée à mailles carrées est courante pour une classification précise, mais ce n’est pas le seul modèle à envisager. Les constructions à double sertissage, à sertissage verrouillé et à surface plane peuvent modifier la manière dont les forces sont réparties sur le panneau. Les modèles à surface plane peuvent offrir une surface de criblage plus lisse, tandis que les structures à sertissage verrouillé peuvent contribuer à limiter les mouvements au niveau des intersections des fils. Pour les matériaux abrasifs, les mouvements entre les fils peuvent accélérer l’usure aux points de contact ; la stabilité du tissage est donc importante.

Si le blocage des ouvertures est fréquent, le problème ne provient peut-être pas d’une toile métallique insuffisamment dure. Il peut être lié à une mauvaise adéquation entre la forme des particules et celle des ouvertures. Les particules allongées, les pierres feuilletées et une humidité variable peuvent toutes dégrader les performances. Le passage d’un type de tissage à un autre peut parfois résoudre un problème que des augmentations répétées de la qualité du fil ne permettent pas de corriger.

La dureté du matériau n’est qu’un facteur parmi d’autres

La sévérité de l’abrasion dépend de bien plus que de la dureté selon l’échelle de Mohs ou du type de roche. L’angularité, la teneur en fines, la vitesse d’alimentation, l’épaisseur du lit et la quantité de matériau transportée sur l’étage influencent tous l’usure. Les matériaux contenant du quartz coupent généralement fortement le fil, car les particules acérées glissent et roulent continuellement sur la courbure du fil. Les scories et les matériaux minéraux recyclés peuvent présenter des arêtes irrégulières et des densités variables, créant des charges inégales. Les matériaux fins mais denses peuvent être particulièrement destructeurs, car ils agissent comme une couche de broyage constante plutôt que comme des impacts intermittents.

• Si le matériau d’alimentation est grossier, sec et fortement anguleux, l’acier à ressort à haute résistance ou le fil trempé à l’huile est généralement étudié en premier.
• En présence d’eau, de résidus chimiques ou de corrosion, des options en acier inoxydable ou revêtues peuvent devenir nécessaires, même si leur résistance à l’abrasion pure est inférieure.
• Lorsque le procédé traite des fines collantes qui colmatent l’étage, une configuration à supports mixtes peut être plus efficace que le choix d’une toile tissée plus dure.

Détails à vérifier avant de finaliser la qualité

Les dimensions du panneau et le mode de fixation doivent faire l’objet d’une attention particulière. Le type de crochet, son épaisseur et le renforcement des bords peuvent déterminer si la toile résiste à la mise en tension. Une qualité de fil élevée installée avec un crochet mal adapté tombe souvent en panne d’abord au niveau des extrémités. L’espacement des barres de support est également essentiel. Si la portée non supportée est trop grande pour le diamètre de fil sélectionné, la flexion augmente et des fissures de fatigue apparaissent prématurément.

Le transport et la manutention sont parfois négligés. Les panneaux de criblage peuvent être pliés, vrillés ou empilés de manière incorrecte avant leur installation. Une fois la géométrie de sertissage altérée, des contraintes excessives localisées se développent pendant le fonctionnement. Ce type de dommage peut ensuite être confondu avec une qualité de matériau incorrecte. Pour commander un remplacement, il est utile d’enregistrer la position de l’étage, la dimension de l’ouverture, le diamètre du fil, le type de tissage, la configuration des crochets et le mode réel de défaillance observé sur le panneau retiré.

Les pratiques d’installation influencent immédiatement la durée de vie. Une tension inégale sur la largeur du panneau peut concentrer les charges sur un seul côté. Un serrage insuffisant permet des mouvements, ce qui accélère l’usure autour des crochets et des points de contact avec les supports. Une tension excessive peut également être néfaste en augmentant les contraintes résiduelles avant même le démarrage de la machine. Après le démarrage, une courte période d’inspection est utile pour vérifier que le panneau est correctement positionné et qu’il ne frotte pas contre les supports.

Lorsque les dimensions de coupure requises se situent dans les plages courantes des carrières, une spécification telle que tamis en toile métallique OEM 5mm 7mm 8mm 9mm pour concasseur de carrière, extraction minière et crible vibrant peut convenir à la fenêtre de fonctionnement du procédé, mais le choix final dépend toujours du diamètre du fil, de la surface ouverte, de l’emplacement de l’étage et des conditions de vibration. L’ouverture seule ne permet pas d’identifier la meilleure qualité.

L’analyse des modes de défaillance apporte de meilleures réponses qu’un remplacement par une toile identique

Si les fils sont polis et aplatis sur leur courbure, puis diminuent progressivement de diamètre, la toile subit principalement une abrasion par glissement. Un fil plus dur ou plus épais peut être utile. Si des ruptures apparaissent près des courbures, des extrémités à crochets ou des points de support, la fatigue ou les contraintes d’installation sont plus probablement en cause. Si le panneau s’use de manière inégale d’un côté à l’autre, la répartition dans la boîte d’alimentation ou sur la largeur du crible peut être insuffisante. Si les ouvertures se déforment avant que les fils ne soient nettement usés, la stabilité du tissage ou les conditions de support doivent être réexaminées.

Pour les matériaux de criblage abrasifs, la meilleure qualité de toile métallique est généralement celle qui reste dimensionnellement stable sous le profil réel de vibrations et d’impacts de l’étage. Dans de nombreuses applications sèches en carrière et dans les mines, cela conduit à privilégier une toile tissée en acier à haute teneur en carbone ou en fil trempé à l’huile de bonne qualité, plutôt que le matériau théoriquement le plus dur disponible. Le bon choix résulte de l’adaptation de la qualité, du diamètre du fil, du tissage et de la configuration des supports au comportement du matériau à l’intérieur de la machine.
