Que fait un chargeur à tablier dans la manutention de matériaux lourds ?

Dans la manutention de matériaux lourds, un alimentateur à tablier joue un rôle essentiel en transportant des matériaux volumineux, abrasifs et soumis à de forts impacts depuis des trémies ou des stocks vers les équipements en aval, avec une alimentation régulière et contrôlée. Pour les opérations minières, les carrières et le traitement des matériaux en vrac, comprendre le fonctionnement d’un alimentateur à tablier aide les acheteurs et les responsables de projets à choisir des systèmes fiables qui améliorent l’efficacité, réduisent l’usure et favorisent une production continue.

Cela est important car, dans de nombreuses installations, l’équipement d’alimentation n’est pas seulement un point de transfert. Il constitue le premier point de contrôle du processus. Si l’alimentation devient instable, toute la ligne en aval — concasseur, crible, convoyeur et système de stockage — commence à fonctionner sous des contraintes évitables. Pour les lecteurs qui souhaitent comprendre les principes de base, la question centrale est simple : pourquoi utiliser un alimentateur à tablier plutôt qu’une autre méthode d’alimentation, et quel problème résout-il réellement ?

Sa fonction principale est l’extraction contrôlée dans des conditions difficiles

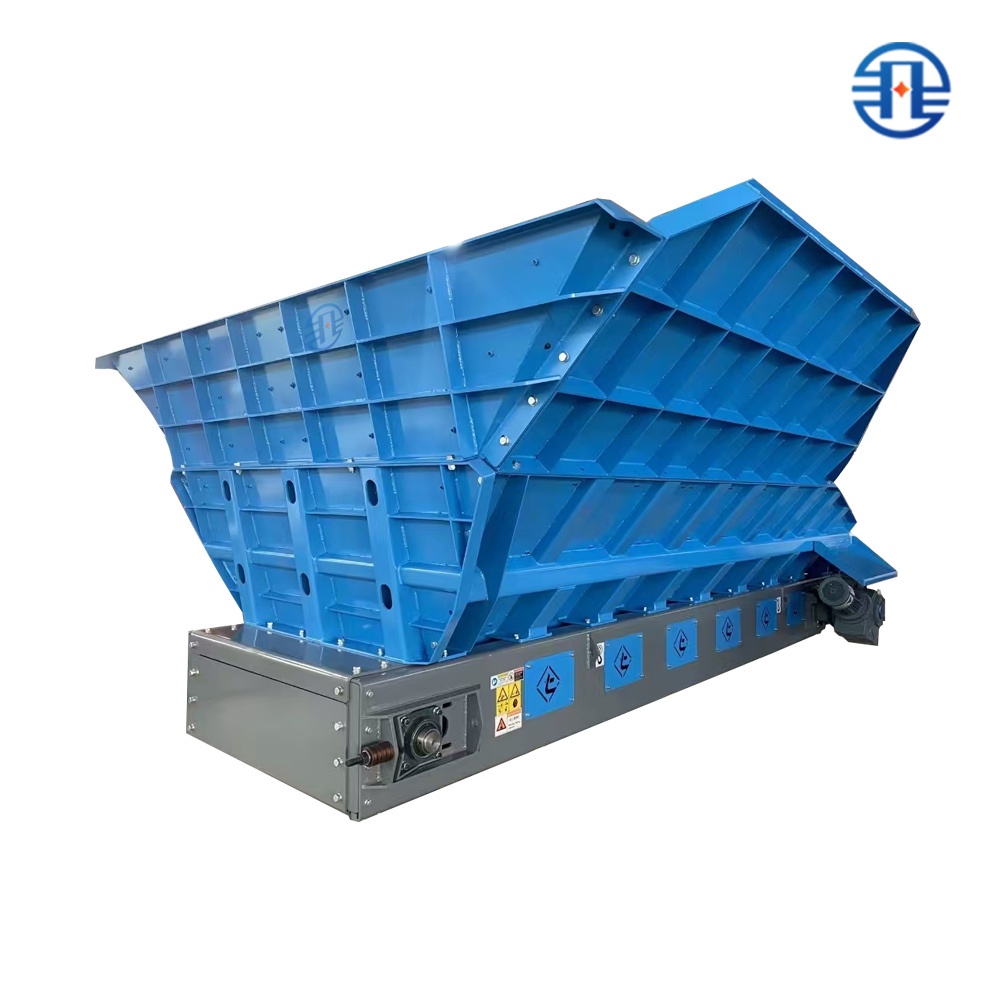

Un alimentateur à tablier est conçu pour extraire les matériaux en vrac d’une trémie, d’un silo ou d’un point de déversement, puis les acheminer à un débit contrôlé vers l’étape suivante du traitement. Contrairement aux alimentateurs destinés aux applications moins exigeantes, il est spécifiquement conçu pour les situations où le matériau est lourd, grossier, abrasif, humide ou soumis à des impacts importants.

En pratique, il est souvent installé sous une trémie tampon de concasseur primaire, sous une trémie de déversement pour camions ou à l’entrée d’une ligne de production de granulats ou d’exploitation minière. Le matériau ne fait pas que « tomber » à travers le système. L’alimentateur le dose et l’achemine vers l’avant au moyen de tabliers en acier qui se chevauchent, montés sur des chaînes et entraînés par un arbre de tête robuste et un ensemble d’entraînement.

Cette configuration permet à la machine de traiter des blocs, des roches anguleuses et des charges irrégulières sans subir les problèmes qui endommageraient rapidement des équipements de transport plus légers. Dans les installations traitant du sable et du gravier, de la pierre de carrière, du minerai ou d’autres solides en vrac similaires, cette distinction est importante. Un alimentateur à tablier n’est pas choisi parce qu’il constitue le moyen le moins coûteux de déplacer les matériaux. Il est choisi parce qu’il résiste là où d’autres équipements peuvent rencontrer des difficultés.

Son fonctionnement dans une véritable ligne de production

Le principe de fonctionnement est simple. Le matériau est chargé sur des tabliers en acier. Ces tabliers sont tirés vers l’avant par des chaînes robustes. Au fur et à mesure de leur déplacement, le matériau est déchargé sous la forme d’un flux contrôlé vers un concasseur, un convoyeur à bande, un crible ou une goulotte de transfert.

La valeur de ce « flux contrôlé » est souvent sous-estimée par les personnes qui découvrent le secteur. Les machines en aval fonctionnent généralement mieux lorsque l’alimentation est régulière. Un concasseur primaire, par exemple, est davantage susceptible de maintenir un débit stable et des niveaux d’usure acceptables lorsqu’il reçoit une charge constante plutôt qu’une succession de surcharges et d’interruptions.

C’est pourquoi les alimentateurs à tablier s’inscrivent souvent dans une logique globale de manutention des matériaux plutôt que dans le simple choix d’une machine indépendante. L’alimentateur, le concasseur, la goulotte de transfert et le convoyeur doivent être considérés comme un seul système opérationnel. Même les composants situés plus loin dans la ligne, tels que les ensembles de poulies des convoyeurs, influencent la fiabilité. Dans les installations de production de granulats où la continuité est essentielle, des composants tels queTambour de garnissage de poulie d’entraînement de convoyeur haute résistance FEIFAN OEM pour les équipements de ligne de production minière, de sable, de gravier et de granulats participent à la même réflexion sur la durabilité, l’adhérence et le transport stable après l’étape d’alimentation.

Où les alimentateurs à tablier sont-ils généralement utilisés ?

Les alimentateurs à tablier sont couramment utilisés dans les secteurs minier et des carrières, pour la manutention des matières premières du ciment, ainsi que dans certaines applications métallurgiques. Leurs principaux cas d’utilisation comprennent :

• Alimenter les concasseurs primaires en minerai tout-venant
• Extraire les roches abattues des trémies de réception
• Manipuler des matériaux en vrac humides ou collants dont l’écoulement est irrégulier
• Doser les pierres grossières dans les lignes de production de sable et de gravier
• Gérer la reprise de matériaux lourds depuis des stocks soumis à de forts impacts

Il ne s’agit pas de conditions marginales. Elles comptent parmi les environnements de manutention des matériaux les plus exigeants de l’industrie. Les grandes hauteurs de chute, les dimensions variables des blocs, les corps étrangers, l’humidité et les fines abrasives augmentent tous le risque d’usure des équipements et d’arrêts imprévus. C’est dans ces conditions que l’alimentateur à tablier démontre toute son utilité.

Pourquoi ne pas utiliser simplement un alimentateur à bande ou un alimentateur vibrant ?

C’est l’une des questions les plus fréquentes au début d’un projet, et la réponse dépend du matériau et des conditions de chargement.

Un alimentateur à bande peut être efficace lorsque le matériau est plus petit, plus homogène et moins agressif pour la surface de la bande. Il est souvent privilégié pour un dosage précis dans des applications moins exigeantes. Un alimentateur vibrant est utile lorsqu’un écoulement contrôlé et un certain effet de précriblage sont nécessaires, notamment pour les applications légères ou moyennement exigeantes.

L’alimentateur à tablier devient l’option privilégiée lorsque trois facteurs sont réunis : un impact élevé, des blocs de grande taille et une abrasion importante. Si des camions déversent des roches abattues dans une trémie, l’alimentateur situé sous cette trémie doit résister aux chocs et transporter des matériaux pouvant contenir des morceaux irréguliers, anguleux ou lourds. Tous les types d’alimentateurs ne sont pas adaptés à cet environnement.

La décision ne consiste donc pas à déterminer quelle machine est globalement « meilleure ». Il s’agit de choisir la machine adaptée aux exigences de la partie amont de l’installation. Une mauvaise évaluation de ce point peut générer des coûts de maintenance récurrents supérieurs aux économies initiales.

Quels avantages opérationnels offre-t-il ?

Le premier avantage est la durabilité. Les alimentateurs à tablier sont conçus pour offrir une longue durée de service dans des environnements très exigeants, notamment lorsqu’ils sont correctement dimensionnés et adaptés au matériau.

Le deuxième est la stabilité de l’alimentation. Un flux de matériaux contrôlé et continu favorise l’efficacité du procédé en aval et peut réduire les fluctuations opérationnelles dans les circuits de concassage et de criblage.

Le troisième est un risque plus faible de défaillance catastrophique en cas de surcharge par rapport aux systèmes moins robustes. Cela ne signifie pas que les alimentateurs à tablier ne nécessitent aucune maintenance. Les chaînes, rouleaux, tabliers, entraînements, blindages et systèmes de lubrification doivent toujours faire l’objet d’une surveillance. Toutefois, dans l’application appropriée, ils offrent un profil d’usure plus prévisible.

Le quatrième avantage est la polyvalence de manutention. Les roches grossières, les matériaux d’alimentation collants mélangés à de l’argile ou les matériaux affectés par l’humidité peuvent être traités, à condition que la machine soit correctement conçue pour l’application.

Les erreurs fréquentes des acheteurs et des responsables de projets

Une erreur courante consiste à se concentrer uniquement sur la capacité nominale. Les chiffres de capacité peuvent être trompeurs s’ils sont considérés sans contexte. La masse volumique apparente du matériau, la répartition des dimensions des blocs, la charge de surcharge, la géométrie de la trémie et les conditions d’alimentation variables influencent toutes la fiabilité du fonctionnement de l’alimentateur.

Une autre erreur consiste à considérer l’alimentateur comme un achat indépendant. En réalité, la conception de la trémie, l’ouverture de décharge, l’angle de la goulotte, l’admission du concasseur et l’interface avec le convoyeur influencent tous les performances. Même un alimentateur à tablier bien construit peut être sous-performant si les interfaces en amont et en aval sont mal conçues.

La tendance à négliger l’environnement d’usure est également fréquente. Les matériaux fins et abrasifs peuvent sembler moins problématiques que les grosses roches, mais une abrasion continue peut être tout aussi destructrice à long terme. Dans certaines installations, le problème récurrent n’est pas la surcharge structurelle, mais l’usure accélérée des blindages, des tabliers, des chaînes et des points de transfert.

Enfin, certains acheteurs supposent que « plus lourd » signifie toujours « plus sûr ». Un surdimensionnement peut augmenter les coûts d’investissement et la consommation d’énergie sans résoudre le véritable goulot d’étranglement. L’objectif n’est pas d’acheter l’alimentateur le plus grand disponible, mais de l’adapter aux conditions réelles de fonctionnement.

Quels points vérifier lors de l’évaluation d’un alimentateur à tablier ?

Pour un lecteur en phase de recherche, le cadre d’évaluation le plus utile est pratique plutôt que théorique.

• Quel matériau sera traité : minerai, gravier, roche abattue, fines humides ou alimentation mélangée ?
• Quelles sont les dimensions maximales des blocs et la granulométrie prévue ?
• Le chargement sera-t-il contrôlé ou soumis à de forts impacts provenant de camions ou de chargeuses ?
• Quel débit d’alimentation doit être maintenu et quelle variation est acceptable ?
• Comment l’alimentateur sera-t-il raccordé au concasseur, au crible ou au système de convoyage ?
• Quels accès sont disponibles sur site pour la maintenance ?
• Dans quelle mesure la disponibilité est-elle déterminante pour l’objectif global de production ?

Ces questions permettent souvent de déterminer si un alimentateur à tablier est nécessaire ou si un autre type d’alimentateur serait suffisant.

Il est également utile d’examiner la compatibilité des composants à l’échelle de toute la ligne. Un alimentateur peut décharger de manière fiable, mais si les convoyeurs en aval subissent des glissements ou une usure prématurée, la stabilité de l’installation reste compromise. C’est pourquoi certaines équipes de projet évaluent ensemble les composants de manutention lourde, des tabliers et chaînes de l’alimentateur aux poulies de convoyeur telles queTambour de garnissage de poulie d’entraînement de convoyeur haute résistance FEIFAN OEM pour les équipements de ligne de production minière, de sable, de gravier et de granulats.

Pourquoi les alimentateurs à tablier restent-ils pertinents ?

Malgré les progrès réalisés dans d’autres technologies d’alimentation, l’alimentateur à tablier reste un choix standard pour les applications très exigeantes, car le défi fondamental de l’industrie n’a pas changé : les matériaux volumineux, abrasifs et irréguliers doivent toujours être extraits de manière sûre et régulière des zones de stockage en vrac ou des points de déversement.

Dans les opérations minières et la production de granulats, l’alimentateur est souvent moins visible que le concasseur, mais son rôle est tout aussi stratégique. Un système d’alimentation faible en amont peut limiter les performances de l’ensemble de l’installation. En revanche, un alimentateur à tablier correctement sélectionné favorise un débit stable, protège les équipements en aval et réduit l’instabilité opérationnelle qui se transforme en coûts de maintenance et en pertes de production.

Pour toute personne qui découvre cette catégorie d’équipements, c’est l’essentiel à retenir. Un alimentateur à tablier ne se contente pas de déplacer les matériaux. Il régule l’une des étapes les plus difficiles de la manutention des produits en vrac : transformer une alimentation irrégulière, lourde et soumise à de forts impacts en un flux de production maîtrisable et continu.
