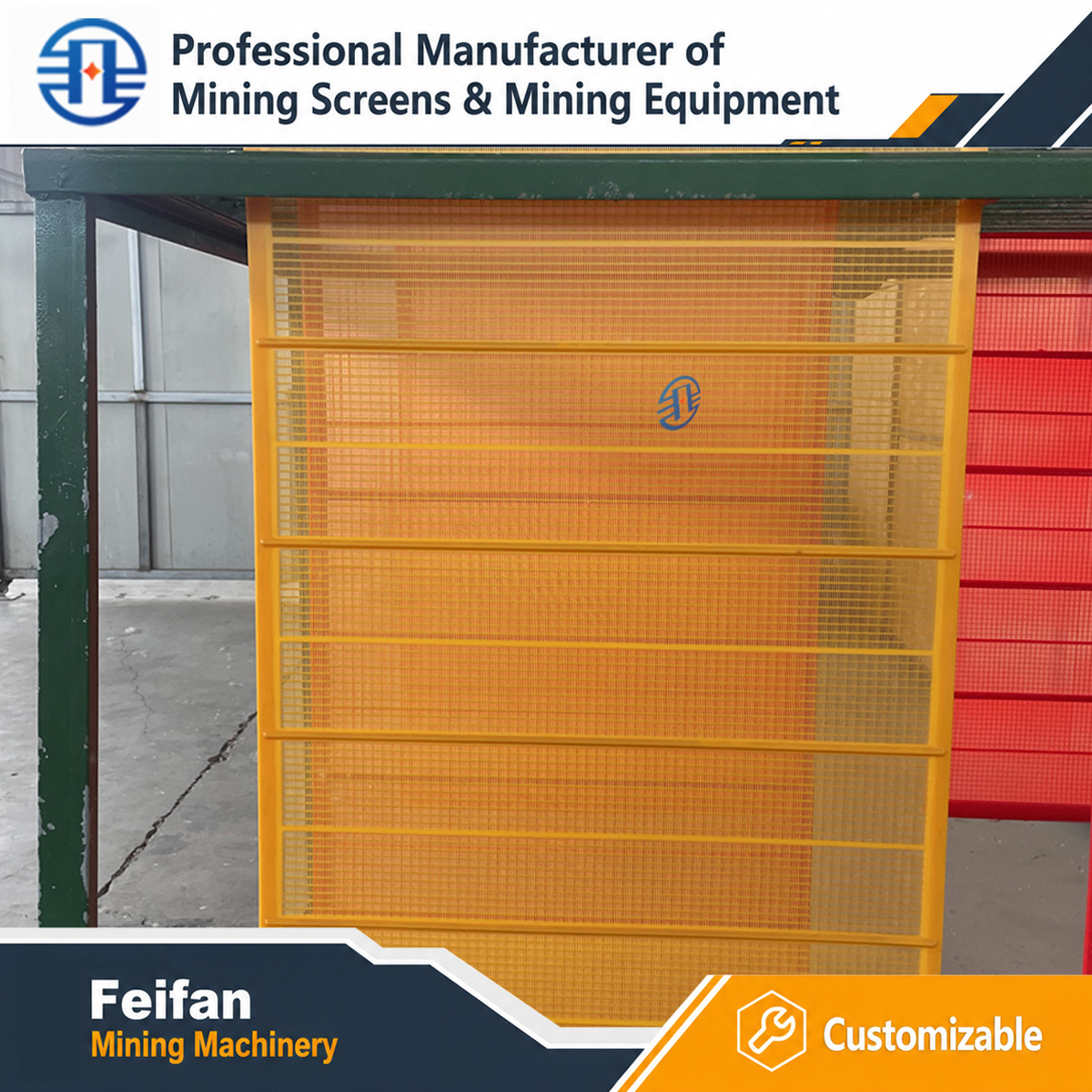

Réduire le coincement et le colmatage grâce à la conception de panneaux de criblage en polyuréthane

Lorsqu’un crible vibrant commence à retenir des matériaux de granulométrie proche, le problème se limite rarement à une baisse de débit. Les opérateurs peuvent constater des particules humides coincées dans les ouvertures, une fine couche d’argile recouvrant le tablier, ou des matériaux roulant à la surface au lieu de se stratifier et de passer. Ces symptômes — généralement décrits comme le coincement et l’aveuglement — peuvent entraîner des arrêts répétés, une granulométrie de produit irrégulière et des remplacements inutiles de panneaux de criblage.

La solution pratique ne consiste pas simplement à sélectionner une surface de criblage plus dure ou à installer les plus grandes ouvertures possibles. Un panneau de maille de criblage en polyuréthane correctement adapté réduit le coincement et l’aveuglement en combinant flexibilité contrôlée, résistance à l’abrasion, géométrie des ouvertures et système de fixation assurant la stabilité du tablier sous vibration. Le panneau doit néanmoins être adapté aux conditions d’alimentation, au mouvement du crible, à la position du tablier et à la dimension de coupure requise ; même un panneau bien fabriqué ne peut pas compenser une humidité excessive, une mauvaise répartition de l’alimentation ou un crible surchargé.

Identifier si le tablier présente un coincement, un aveuglement ou une surcharge

Ces conditions peuvent sembler similaires à distance, mais elles nécessitent des réponses différentes. Le coincement se produit lorsque des particules individuelles restent bloquées dans une ouverture. Il est plus fréquent lorsque des pierres plates, allongées ou presque cubiques sont proches de la dimension nominale de l’ouverture. Une particule de 10 mm entrant dans une ouverture carrée de 10 mm peut se coincer au lieu de passer, notamment si elle présente des arêtes vives ou est humide.

L’aveuglement est différent. Au lieu que des particules isolées se coincent dans les ouvertures, des matériaux fins humides, de l’argile, des poussières collantes ou du sable humide forment un revêtement sur la surface de criblage. Les ouvertures se ferment progressivement, réduisant la surface ouverte effective. Cela se manifeste souvent par une surface de crible de plus en plus terne et une faible récupération des fines, même si le panneau lui-même ne présente aucun dommage visible.

La surcharge crée un autre schéma : le matériau forme un lit profond sur le tablier, empêchant les particules plus petites d’atteindre les ouvertures. Le crible peut être mécaniquement en bon état, mais la séparation diminue parce que la couche d’alimentation est trop épaisse ou concentrée sur un côté. Avant de changer le matériau du panneau, inspectez le tablier pendant son fonctionnement en toute sécurité et déterminez quelle condition prédomine.

• Ouvertures isolées bloquées : indique généralement un coincement ou des bords d’ouverture usés.
• Revêtement généralisé et fines compactées : indique un aveuglement causé par l’humidité, l’argile ou des matériaux collants.
• Une couche épaisse de matériau en mouvement : suggère une surcharge d’alimentation ou une mauvaise répartition.
• Usure rapide dans une seule zone : peut indiquer un flux d’alimentation irrégulier ou un problème de zone d’impact.

Cette distinction est importante, car un panneau conçu pour fléchir et libérer les particules de granulométrie proche n’est pas automatiquement la bonne solution pour une alimentation chargée d’argile. De même, passer à une ouverture plus grande peut réduire le coincement, mais risque de compromettre les spécifications du produit.

Comment le comportement des panneaux en polyuréthane aide à maintenir les ouvertures dégagées

Les panneaux en polyuréthane sont appréciés dans le criblage des granulats, car le matériau peut fléchir sous l’effet du mouvement vibratoire et de l’impact des particules. Ce mouvement contrôlé peut aider à déloger les particules qui resteraient bloquées dans une ouverture rigide. L’objectif n’est pas une souplesse incontrôlée : une déflexion excessive peut réduire la précision dimensionnelle, accélérer la fatigue et nuire à une fixation sûre. Une formulation appropriée offre suffisamment d’élasticité pour libérer les particules coincées tout en maintenant une forme d’ouverture stable en service.

La résistance à l’abrasion favorise également la régularité du criblage à long terme. Lorsque des pierres abrasives passent sur un panneau, les bords des ouvertures s’usent progressivement. Avec certains matériaux, cette usure peut rapidement agrandir les ouvertures et modifier le point de coupure. Le polyuréthane peut fournir une surface de travail durable dans les zones abrasives, en particulier lorsqu’un panneau doit résister à des contacts répétés avec les particules tout en conservant une action flexible au niveau des ouvertures.

L’épaisseur du panneau et les nervures de support influencent cet équilibre. Un panneau épais peut offrir une forte durée de vie à l’usure, mais réduire la surface ouverte et augmenter la distance que les particules doivent parcourir à travers chaque ouverture. Une section plus fine peut accroître l’efficacité des ouvertures, mais peut ne pas convenir à une alimentation à fort impact. La conception appropriée doit être considérée comme une structure complète : l’épaisseur de la surface supérieure, le profil des parois d’ouverture, l’armature de renforcement, les dimensions du panneau et les points de fixation influencent tous les performances.

Détails de conception des panneaux qui influencent directement le coincement

La forme des ouvertures doit correspondre au comportement des particules

Les ouvertures carrées sont largement utilisées car elles offrent une coupure granulométrique prévisible. Cependant, elles sont souvent sensibles au coincement lorsque l’alimentation contient une forte proportion de particules anguleuses de granulométrie proche. Les fentes allongées peuvent améliorer le passage de certains matériaux et réduire le colmatage dans certaines applications, mais elles modifient également le comportement de classification effectif. Une fente n’est pas une amélioration universelle ; son orientation par rapport au déplacement du matériau et à la forme de produit requise doit être prise en compte.

Pour les fractions difficiles de granulométrie proche, les ouvertures coniques peuvent être utiles. Un panneau doté d’une ouverture plus grande sous la surface d’usure crée une voie de libération pour les particules qui pénètrent dans l’ouverture. Cela réduit le risque qu’une pierre se coince contre une paroi droite. L’ouverture supérieure doit toujours respecter les spécifications requises, tandis que la géométrie de la face inférieure aide à éviter la rétention de particules.

La surface ouverte est importante, mais ce n’est pas le seul critère

Un panneau présentant une surface ouverte plus importante peut laisser passer davantage de matériau lorsque toutes les autres conditions sont égales. Toutefois, des ponts très fins entre les ouvertures peuvent ne pas résister aux impacts importants, et un motif trop ouvert peut permettre au panneau de fléchir excessivement. Dans une zone de scalpage ou de criblage primaire à forte usure, une conception plus robuste peut être plus fiable qu’une conception optimisée uniquement pour la capacité théorique.

Examinez la surface ouverte effective après l’installation du panneau, et non uniquement le pourcentage indiqué sur un dessin. Les rails de support, les barres de serrage, les joints entre panneaux, les ouvertures bloquées et la profondeur d’alimentation influencent tous la surface de travail réelle. Un tablier qui reste propre avec une surface ouverte nominale légèrement inférieure peut surpasser un tablier à forte surface ouverte qui s’aveugle rapidement.

Les modules de panneaux et les joints nécessitent une attention particulière

Les panneaux modulaires facilitent le remplacement local, mais des joints mal soutenus peuvent créer des zones mortes où les matériaux fins s’accumulent. Un panneau doit reposer à plat sur le châssis de support, sans mouvement de basculement, coins relevés ni espaces permettant aux fines de s’accumuler sous celui-ci. Le mouvement entre un panneau et le tablier peut endommager les fixations et finir par créer de fausses ouvertures ou un contournement de matériau.

Lors de l’installation, vérifiez que chaque panneau est entièrement en place et que le système de fixation est adapté au tablier du crible. Un panneau trop lâche peut se déplacer sous l’effet des vibrations ; un panneau forcé en position peut rester sous contrainte et tomber en panne prématurément. Nettoyez les rails de support avant d’installer des remplacements, en particulier après une période de criblage humide.

Ajuster le procédé de criblage avant d’incriminer le panneau

Les médias de criblage fonctionnent au sein d’un procédé, et non de manière isolée. Lorsque l’aveuglement apparaît soudainement après la pluie, un changement de matériau ou un réglage du concasseur, examinez d’abord l’alimentation entrante. Une humidité excessive et l’argile peuvent recouvrir toute surface de criblage. Une étape de lavage, un système d’arrosage, une étape de conditionnement de l’alimentation ou une modification de la gestion des stocks peuvent être nécessaires avant qu’une conception de panneau différente puisse démontrer son efficacité.

La répartition de l’alimentation est tout aussi importante. Le matériau doit se répartir sur toute la largeur utile du crible le plus tôt possible. Un flux d’alimentation étroit tombant sur une seule section provoque un impact local, une usure inégale et un lit de matériau profond qui empêche la stratification. Vérifiez la boîte d’alimentation, l’alignement de la goulotte et le point de transfert. La première partie du tablier nécessite souvent des panneaux résistants aux impacts, tandis que les zones en aval peuvent bénéficier d’une conception offrant une plus grande surface ouverte ou une flexion plus active des ouvertures.

Le mouvement du crible doit également être contrôlé en fonction du matériau. Des vibrations insuffisantes peuvent laisser les particules dans les ouvertures, tandis qu’une course, une vitesse ou une inclinaison de tablier inadaptée peut déplacer le matériau trop rapidement ou trop lentement. Ne réglez pas les paramètres de fonctionnement au-delà de la plage approuvée par le fabricant de l’équipement, mais confirmez que le crible fonctionne comme prévu et que les ressorts, roulements, composants d’entraînement et supports de tablier sont en bon état.

Choisir une conception selon la zone de criblage réelle

Lorsque le concassage mobile fait partie du procédé, les variations d’alimentation peuvent devenir plus marquées en raison des changements de source de matériau, d’humidité et de rapport de concassage. L’adaptation du tablier de criblage à la distribution granulométrique attendue de l’alimentation doit faire partie de la planification de l’installation, y compris les configurations autour d’équipements tels que la installation mobile de concassage sur chenilles FEIFAN, vente directe d’usine OEM, pour carrières et déchets de construction. La sélection des médias de criblage doit être réexaminée chaque fois que le circuit de concassage est modifié, car une proportion différente de matériaux de granulométrie proche peut rapidement modifier le comportement de coincement.

Habitudes de maintenance empêchant qu’un petit blocage ne devienne un temps d’arrêt

Inspectez les panneaux lors des arrêts programmés normaux plutôt que d’attendre une perte de capacité visible. Recherchez les particules piégées, les ouvertures polies ou agrandies, les ponts déchirés, les fixations desserrées et les matériaux accumulés sous les modules. Consignez les zones où l’usure apparaît. Des dommages répétés au même endroit révèlent généralement un problème de répartition de l’alimentation ou de châssis de support, tandis qu’un blocage uniforme des ouvertures est plus probablement lié à l’humidité de l’alimentation ou aux caractéristiques du matériau.

Ne frappez pas agressivement les panneaux en polyuréthane avec des outils métalliques pour éliminer les blocages. Cela peut couper la surface ou endommager la structure de support. Utilisez une méthode de nettoyage appropriée au crible installé et isolez l’équipement avant toute intervention manuelle. Lorsqu’un panneau est remplacé, comparez-le aux panneaux adjacents plutôt que de changer l’ensemble d’un tablier sans avoir identifié la cause sous-jacente.

Une conception en polyuréthane bien sélectionnée maintient les ouvertures disponibles pour le criblage, mais le résultat le plus fiable provient du traitement du coincement et de l’aveuglement comme un problème de tablier et de procédé. Vérifiez le matériau, observez l’emplacement et la forme du blocage, confirmez la répartition de l’alimentation et le mouvement du crible, puis sélectionnez une géométrie d’ouverture et une construction de panneau répondant au mécanisme réel.
