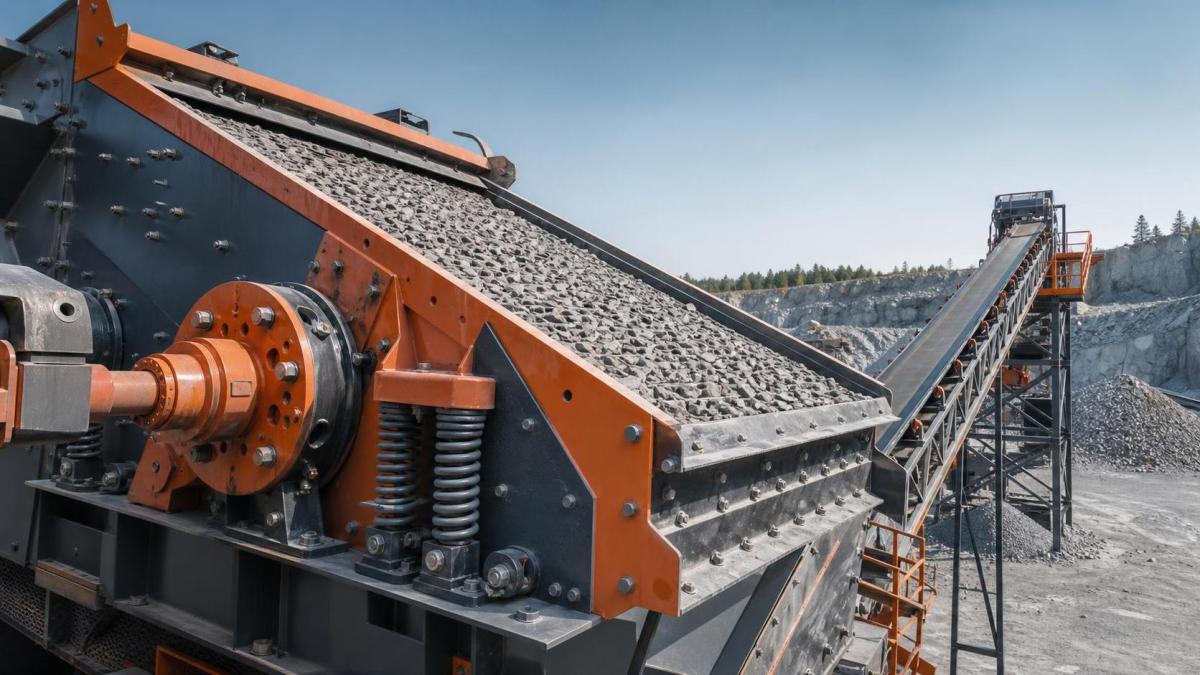

Comment le bruit d’un crible vibrant révèle d’éventuels problèmes de fonctionnement

Au cours d’un quart de travail de routine, un crible vibrant peut commencer à produire un son différent bien avant qu’un défaut mécanique évident ne soit visible. Le ronronnement normal de fonctionnement devient un cliquetis métallique aigu, un cognement répétitif apparaît à une extrémité de la machine, ou les vibrations deviennent soudainement plus perceptibles à travers la plateforme et les protections. Il est facile de considérer cela comme le bruit habituel de la production de granulats, en particulier lorsque le matériau circule et que le rendement semble stable.

Cette approche peut créer des risques évitables. Un changement de bruit peut être le premier signe visible d’un boulon desserré, d’un roulement endommagé, d’un élément de support fissuré, d’un média de criblage usé, d’une lubrification insuffisante ou d’une condition de fonctionnement qui force la machine au-delà de l’équilibre prévu. S’il n’est pas résolu, le problème peut entraîner un arrêt imprévu, une diminution de la précision du criblage, la chute de composants ou des dommages aux convoyeurs et équipements d’alimentation voisins. La question utile n’est pas simplement « Le crible est-il bruyant ? », mais « Quel type de bruit a changé, à quel moment se produit-il et quelle condition mécanique pourrait le provoquer ? »

Commencez par distinguer les vibrations normales des sons anormaux

Une machine de criblage en fonctionnement génère naturellement des vibrations, des bruits d’impact dus au matériau et une tonalité mécanique constante provenant du système d’entraînement. Ces sons restent généralement constants d’un quart à l’autre dans des conditions d’alimentation similaires. Les bruits anormaux présentent souvent un caractère différent : ils apparaissent soudainement, s’intensifient avec le temps, ne surviennent qu’au démarrage ou à l’arrêt, ou changent lorsque le débit d’alimentation varie.

Avant d’ouvrir les protections ou de toucher la machine, observez-la à une distance sûre pendant son fonctionnement. Notez si le son provient du côté entraînement, des supports à ressorts, du tablier de criblage, de l’extrémité de décharge ou des goulottes adjacentes. Il est également utile d’enregistrer le son depuis le même emplacement lors de quarts distincts. Un court enregistrement ne remplace pas une inspection, mais il peut faciliter la comparaison et la communication des changements progressifs.

Ne supposez pas que le point le plus bruyant est la source. Les vibrations peuvent se transmettre par les structures métalliques, les garde-corps, les goulottes et les structures de convoyeurs. Un cliquetis entendu près de la goulotte de décharge peut être causé par une fixation de tablier desserrée située à plusieurs mètres.

Lorsque le son est un cliquetis métallique aigu

Un cliquetis métallique rapide est couramment associé à des éléments de fixation desserrés ou à des pièces qui entrent en contact les unes avec les autres sous l’effet des vibrations. Les brides de panneaux de criblage, les boulons de tension, les fixations des plaques latérales, les boulons de fixation du moteur, les fixations de protections et les revêtements de goulottes doivent tous être contrôlés. Dans certains cas, un panneau qui n’est pas complètement en place peut bouger contre ses rails de support et produire un bruit de frappe répétitif.

Après avoir isolé l’équipement conformément aux procédures du site, inspectez les points de fixation afin de détecter les écrous manquants, les filetages endommagés, les marques de contact polies et les jeux autour des brides ou des supports. Un métal brillant fraîchement exposé constitue souvent un indice utile : il peut indiquer les zones où deux pièces ont frotté l’une contre l’autre. Vérifiez également les protections à proximité. Une protection desserrée peut générer un bruit important tout en masquant le problème plus important d’un composant d’entraînement desserré derrière elle.

Les fixations doivent être serrées conformément aux spécifications applicables de l’équipement, et non par des resserrages excessifs répétés. Un serrage excessif peut endommager les filetages, déformer les composants ou rendre les inspections ultérieures plus difficiles. Si les boulons se desserrent à répétition, recherchez la cause au-delà du boulon lui-même. Une amplitude de vibration incorrecte, des surfaces de montage endommagées, des trous allongés et la fatigue autour du joint peuvent tous empêcher une connexion de rester sécurisée.

Un grondement sourd ou un ronflement indique souvent le système d’entraînement

Un bruit de grondement plus profond qui devient plus prononcé lorsque la machine atteint sa vitesse de fonctionnement peut indiquer une détérioration des roulements, une lubrification insuffisante, une contamination ou un désalignement dans l’ensemble d’entraînement. Selon la conception du crible, la source peut être un roulement d’excitateur, un roulement de moteur, un accouplement, une poulie ou un composant d’arbre d’entraînement.

La température est un signal complémentaire important. Si un logement de roulement est sensiblement plus chaud que le point comparable du côté opposé, cela justifie une investigation plus approfondie. Une fuite de graisse, un lubrifiant foncé, une odeur inhabituelle ou de fins débris métalliques près du logement peuvent également étayer un diagnostic lié au roulement. Cependant, ajouter de la graisse sans confirmer les exigences de lubrification peut aggraver la situation. Une lubrification insuffisante comme un graissage excessif peuvent augmenter la température des roulements et provoquer un fonctionnement anormal.

Inspectez les composants d’entraînement uniquement après que la machine a été arrêtée et isolée en toute sécurité. Recherchez l’usure des courroies, le désalignement des poulies, les dommages aux accouplements, les pieds de moteur desserrés et les signes montrant que l’entraînement se déplace sur son support. En cas de suspicion de dommage aux roulements, la poursuite du fonctionnement doit être décidée avec prudence. Un roulement défaillant peut évoluer du bruit au grippage, avec des dommages secondaires aux arbres, logements et à la structure du crible.

Cognements au démarrage, à l’arrêt ou lors de changements des conditions d’alimentation

Certains bruits sont plus évidents lorsque le crible vibrant passe par les phases de démarrage et d’arrêt. Un bref changement de son lorsque la machine traverse sa plage de fréquence naturelle peut être attendu sur certaines installations. Un choc violent, une collision répétée ou un mouvement qui semble excessif ne doit pas être considéré comme normal.

Inspectez les ressorts de support, les montages en caoutchouc, les sièges de ressort, ainsi que la structure porteuse. Des spires cassées, des ressorts déplacés, des éléments en caoutchouc affaissés, des sièges usés ou une hauteur de support inégale peuvent permettre au corps du crible de sortir de sa trajectoire normale. Cela peut provoquer un contact avec les goulottes, les jupes, les garde-corps, les chemins de câbles ou les protections fixes. Le même problème peut également réduire l’efficacité du criblage, car le tablier ne se déplace plus comme prévu.

Les conditions d’alimentation sont importantes ici. Un crible fortement chargé, une arrivée soudaine de matériau surdimensionné ou une charge inégale dans la boîte d’alimentation peuvent produire des bruits d’impact et un mouvement instable. Si le bruit devient important uniquement lorsque l’alimentation est introduite, inspectez l’alignement de la goulotte d’alimentation, la plaque de distribution, la trajectoire du matériau et l’état des sections d’impact. L’objectif est de déposer le matériau sur le tablier de manière contrôlée, plutôt que de le laisser frapper une zone localisée ou surcharger un côté.

Le bruit des médias de criblage peut être un problème de qualité de production

Un tablier résonnant, un claquement de panneau ou un cliquetis intermittent peuvent provenir de médias de criblage usés ou incorrectement installés. Les toiles métalliques peuvent perdre leur tension ; les panneaux en polyuréthane peuvent s’user au niveau de leurs points de verrouillage ; les rails de support peuvent être endommagés ; et les systèmes de retenue peuvent perdre leur maintien. Ces défauts ne sont pas seulement des préoccupations mécaniques. Des espaces ouverts, des bords de panneau relevés ou des ouvertures endommagées peuvent permettre aux matériaux surdimensionnés de contourner le trajet de séparation prévu.

Lors d’une inspection à l’arrêt, examinez l’assise des panneaux, la tension, l’état des crochets, l’usure des rails et les zones autour des joints entre les panneaux. Recherchez les marques de mouvement, les fils transversaux cassés, les fissures, les bords déchirés et l’accumulation de matériau sous le média. Si un panneau a été remplacé récemment, vérifiez que son type, ses dimensions et sa méthode de fixation conviennent à la configuration du tablier. Un panneau qui semble convenir peut néanmoins se déplacer excessivement si sa géométrie de verrouillage ne correspond pas au système de support.

Il convient également de vérifier si une alimentation humide, collante ou inhabituellement abrasive a modifié l’intervalle de maintenance. Un bruit qui commence après un changement de matériau peut signaler un colmatage, une accumulation, une usure accélérée ou des conditions d’impact qui n’étaient pas présentes avec l’alimentation précédente.

Recherchez le problème au-delà du crible lui-même

Une machine de criblage fonctionne rarement seule. Les alimentateurs, les goulottes de transfert, les convoyeurs de décharge et les structures métalliques peuvent tous contribuer au bruit ou retransmettre les vibrations vers le crible. Par exemple, un alimentateur à tablier doté d’une chaîne ou de composants d’impact usés peut créer un choc régulier confondu avec un défaut du crible. Lorsque des matériaux grossiers sont introduits dans un circuit de carrière à ciel ouvert, la stabilité de l’alimentation et la durabilité des composants doivent être considérées conjointement. Des équipements tels que l’alimentateur à tablier FEIFAN TDG-10 à faible taux de défaillance, avec composants résistants à la chaleur pour un fonctionnement prolongé dans des environnements de carrière à ciel ouvert peuvent être pertinents lors de l’examen de l’agencement d’alimentation en amont et de la manière dont le matériau atteint l’étape de criblage.

Recherchez les points de contact entre les équipements fixes et mobiles. Des goulottes placées trop près des plaques latérales, des raccordements souples durcis ou déchirés, ainsi que des structures de convoyeur partageant un support insuffisamment isolé peuvent tous produire des bruits trompeurs. Si le bruit persiste après l’arrêt du crible alors qu’une machine en amont ou en aval fonctionne encore, le crible n’est peut-être pas la source initiale.

Adoptez une réponse contrôlée plutôt qu’une estimation rapide

Lorsqu’un bruit inhabituel est signalé, commencez par les observations de fonctionnement : charge de la machine, répartition de l’alimentation, moment d’apparition, emplacement et variation éventuelle du bruit avec la vitesse. Organisez ensuite une inspection sûre centrée sur la source probable. Corrigez le défaut confirmé, redémarrez dans des conditions contrôlées et écoutez à nouveau, en fonctionnement à vide comme en charge lorsque cela est approprié.

Après la réparation, ne vous arrêtez pas à « le bruit a disparu ». Confirmez que la machine fonctionne régulièrement, que le tablier est dégagé des structures fixes, que les fixations restent sécurisées et que le flux de matériau est réparti sur toute la surface de criblage. Si le même bruit revient peu après le réglage, recherchez les causes profondes telles que la fatigue structurelle, des réglages d’entraînement incorrects, un déséquilibre persistant de l’alimentation ou des médias de criblage inadaptés, plutôt que de répéter la même réparation.

Le son n’est pas un outil de diagnostic complet, mais il constitue un signal d’alerte précoce efficace. Considérer un changement de bruit comme une information utile sur le fonctionnement aide les équipes de maintenance à traiter les petites modifications mécaniques avant qu’elles ne deviennent des dommages aux équipements, des problèmes de qualité de criblage ou des conditions dangereuses autour de l’installation.
