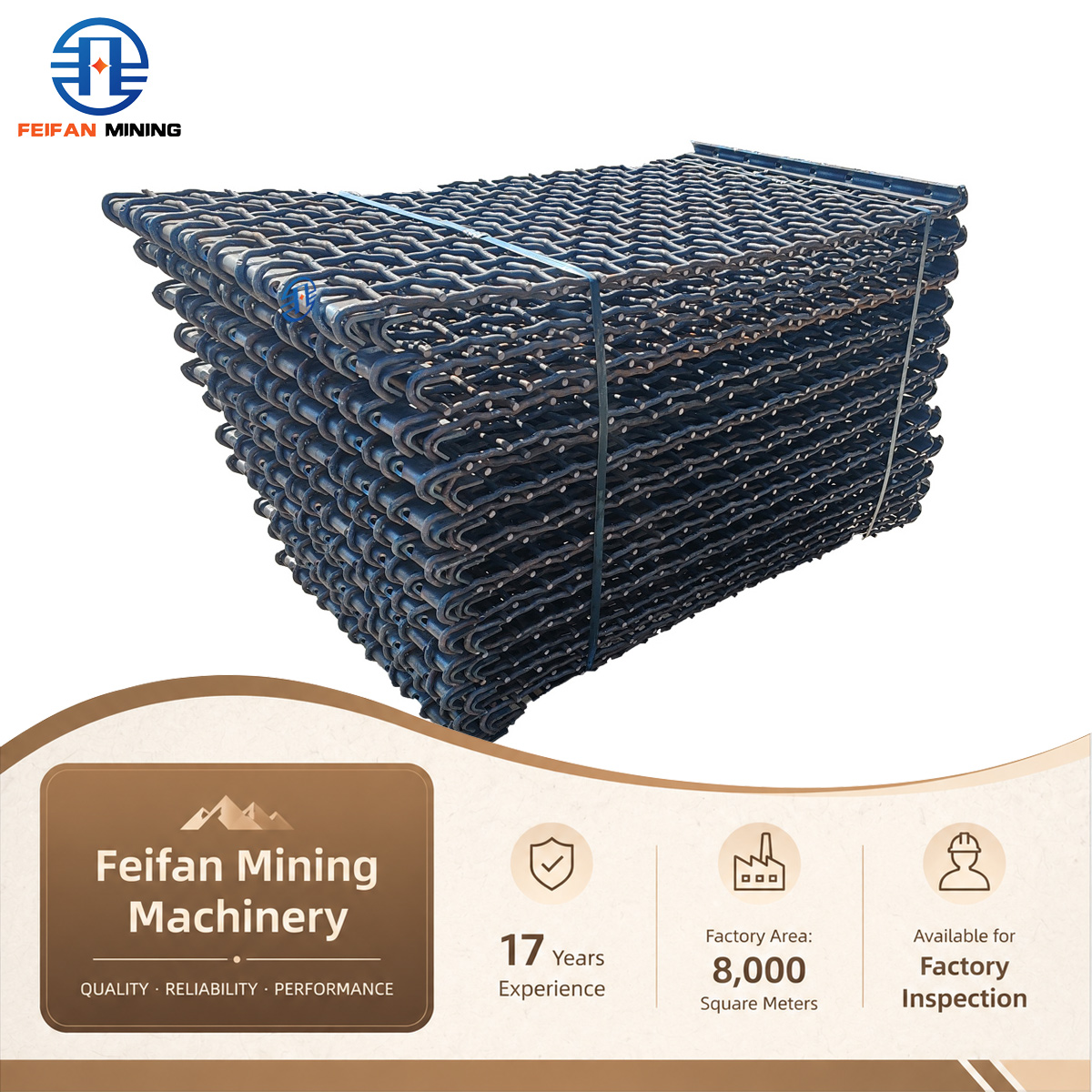

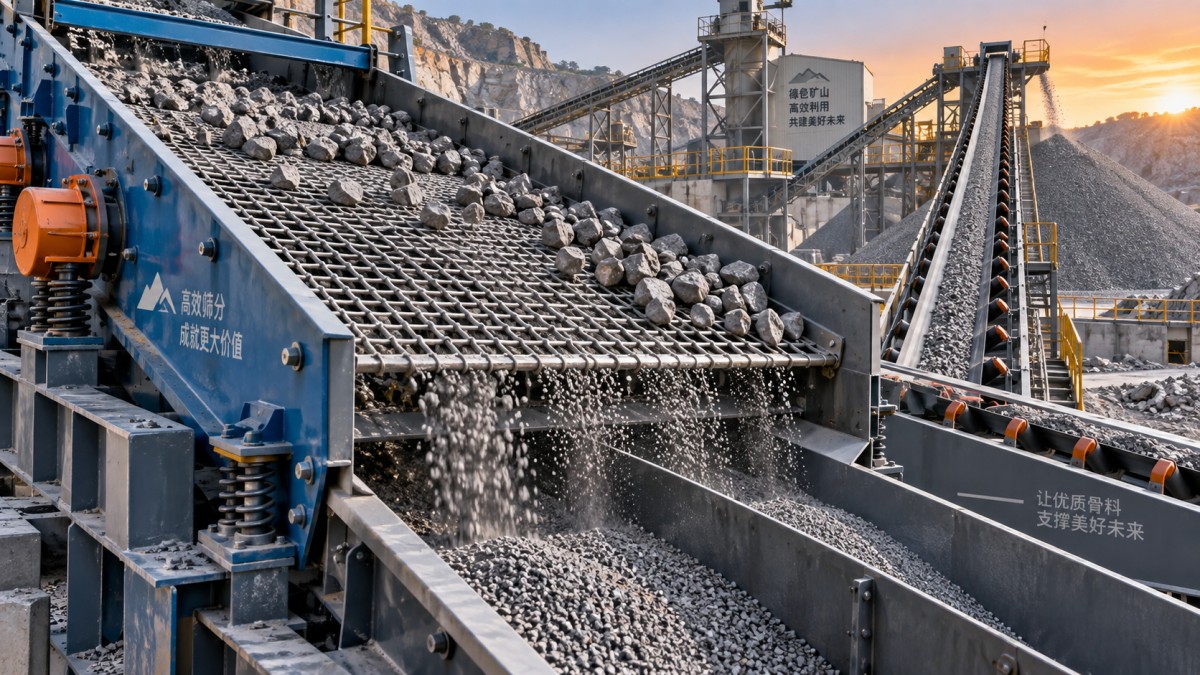

Comment l'ouverture et la surface ouverte des mailles de criblage minier influencent l'efficacité de séparation
L'ouverture et la surface ouverte des mailles de criblage minier influencent directement la stratification des particules, le débit et la qualité finale du produit dans le traitement des granulats. Les évaluateurs techniques doivent trouver un équilibre entre la précision de séparation, la capacité, la durée de vie à l'usure et les conditions du site.
Intention de recherche et priorités d'évaluation
Les personnes recherchant ce sujet ont généralement besoin d'une base pratique pour sélectionner les médias de criblage, plutôt que d'une définition élémentaire de l'ouverture ou de la surface ouverte.
Elles souhaitent comprendre pourquoi un crible laisse passer des particules sous-dimensionnées, se colmate prématurément, produit une coupure imprécise ou limite le débit de l'installation pendant les pics de production.
Les évaluateurs techniques s'intéressent particulièrement aux performances mesurables : précision granulométrique, tonnage, durée de vie, fréquence de maintenance, coût de remplacement et compatibilité avec les cribles vibrants existants.
Les indications les plus utiles comparent l'ouverture et la surface ouverte conjointement, puis relient ces spécifications aux caractéristiques de l'alimentation, à l'humidité, au mouvement de la machine, à la position du pont et aux exigences du produit.
Cet article met donc l'accent sur la logique de sélection, les compromis opérationnels et les critères d'inspection. Les descriptions générales d'entreprise et les affirmations génériques importent moins que les décisions de criblage fondées sur des données probantes.
Commencer par l'objectif de séparation, et non par le matériau de la maille
La première question n'est pas de savoir si le polyuréthane ou l'acier est préférable. Il s'agit de déterminer quelle taille de particule doit passer, quelles particules doivent être retenues et avec quelle précision.
L'ouverture est l'espace libre par lequel les particules peuvent passer. Dans le criblage minier et des granulats, elle détermine la taille de séparation nominale ou le point de coupure ciblé.
Cependant, une particule égale à la taille de l'ouverture ne passe pas toujours immédiatement. La forme, l'orientation, l'humidité, l'épaisseur du lit et les conditions de vibration influencent la probabilité de passage.
Pour cette raison, une ouverture de 10 mm ne garantit pas que chaque particule de 10 mm rejoigne le flux de sous-tamis en un seul passage de criblage.
Les évaluations techniques doivent définir les niveaux acceptables de matériau entraîné et de contamination avant de sélectionner une spécification de maille de criblage minier. La tolérance du produit détermine à quel point le choix de l'ouverture doit être prudent.
Comment l'ouverture contrôle la précision de coupure
Les ouvertures plus petites améliorent généralement le contrôle de taille, car elles retiennent plus efficacement les particules surdimensionnées. Elles créent également une plus grande résistance à l'écoulement du matériau sur le pont.
Lorsque la taille de l'ouverture est réduite, les particules de taille proche nécessitent davantage de temps et d'occasions pour s'orienter correctement avant de passer à travers l'ouverture.
Cela accroît l'importance de la longueur du crible, de l'amplitude et de la fréquence de vibration, de l'inclinaison du pont et de la répartition de l'alimentation. Le choix de la maille ne peut être dissocié des conditions de fonctionnement de la machine.
Les particules allongées, plates, lamellaires ou en forme d'aiguille compliquent la séparation basée sur l'ouverture. Ces particules peuvent passer par leur extrémité ou se coincer au-dessus des ouvertures malgré leur taille nominale correspondante.
Lorsque la granulométrie de granulats cubiques est essentielle, les évaluateurs doivent vérifier les résultats au moyen d'une analyse granulométrique représentative plutôt que de supposer que l'ouverture du panneau définit à elle seule la granulométrie finale.
Pourquoi la surface ouverte détermine la capacité de criblage disponible
La surface ouverte est le pourcentage d'un panneau de criblage disponible pour le passage du matériau. Elle influence fortement la quantité de matériau sous-dimensionné pouvant passer par unité de temps.
Un panneau ayant une surface ouverte plus élevée offre généralement un débit potentiel supérieur, à condition que les ouvertures restent dégagées et que le cadre du crible conserve une résistance structurelle adéquate.
Deux panneaux peuvent utiliser la même ouverture tout en offrant des capacités différentes, car le diamètre du fil, la largeur des nervures, la géométrie des supports et la construction du panneau modifient la surface d'ouverture utilisable.
Par exemple, un tamis fin en fil tissé peut offrir une surface ouverte plus importante qu'un panneau moulé en polyuréthane ayant la même dimension d'ouverture nominale.
Cet avantage de capacité peut disparaître dans des conditions humides ou abrasives si le fil plus fin s'use rapidement, se colmate fréquemment ou ne peut pas résister à l'impact de l'alimentation.
Évaluer l'ouverture et la surface ouverte comme une décision combinée
La sélection devient plus fiable lorsque l'ouverture définit la précision de séparation et que la surface ouverte définit la capacité de passage disponible nécessaire pour atteindre le rythme de production requis.
Une petite ouverture avec une faible surface ouverte peut créer une épaisseur de lit excessive. Les particules fines restent alors piégées sous le matériau grossier et sortent avec les surdimensionnés.
Une conception à grande surface ouverte peut améliorer le passage, mais elle peut sacrifier la rigidité du panneau, le volume d'usure ou la stabilité des ouvertures sous de forts impacts et avec une alimentation grossière.
Le bon équilibre dépend de l'étape de criblage. Les ponts de précriblage privilégient la protection et la capacité, tandis que les ponts de classification finale privilégient généralement le contrôle granulométrique et la surface disponible.
Demandez aux fournisseurs les données relatives à l'ouverture nominale et à la surface ouverte certifiée. Comparer les panneaux uniquement par leur ouverture peut masquer des différences importantes de performance pratique de criblage.
Adapter le média de criblage aux conditions d'alimentation
Les pierres sèches, propres et à granulométrie bien définie permettent généralement l'utilisation de médias en fil à haute capacité. Les fines humides, la contamination par l'argile et les alimentations collantes exigent souvent une meilleure capacité anti-colmatage.
Les mailles de criblage en polyuréthane offrent une forte résistance à l'abrasion et des ouvertures moulées contrôlées. Leur structure plus épaisse peut réduire la surface ouverte, ce qui rend un dimensionnement approprié essentiel pour les ponts sensibles à la capacité.
Les cribles en acier peuvent offrir une grande surface ouverte et une bonne rigidité, particulièrement dans les applications exigeantes de criblage grossier. Leur résistance à l'usure dépend de la qualité du fil, de son diamètre et de l'abrasivité de l'alimentation.
Les conceptions en fil auto-nettoyant peuvent améliorer les performances lorsque les matériaux humides de taille proche provoquent un colmatage. Leur mouvement aide à libérer les particules coincées, bien que la précision granulométrique puisse varier selon la conception.
Examinez l'humidité de l'alimentation, le pourcentage d'argile, la taille maximale des particules, la charge d'impact, la masse volumique apparente et le tonnage horaire prévu avant de comparer les matériaux de maille ou les profils de panneaux.
Vérifier que le crible supporte la maille choisie
Même une maille de criblage minier correctement spécifiée offrira de faibles performances si les réglages de vibration, l'agencement de l'alimentation ou les conditions de support du pont ne sont pas adaptés au média sélectionné.
Des hauteurs de chute d'alimentation élevées peuvent endommager les panneaux fins et déformer les ouvertures. Installez des barres d'impact, des sections pleines sacrificielles ou des médias plus robustes aux endroits où l'alimentation frappe le pont.
Une tension insuffisante du pont permet à la toile métallique de fléchir excessivement, ce qui accélère la rupture par fatigue et modifie le comportement effectif de l'ouverture. Les systèmes de tension nécessitent une inspection et un réglage réguliers.
Une répartition inégale du matériau surcharge un côté du crible, réduisant l'efficacité de séparation et créant une usure irrégulière. Les caissons d'alimentation doivent répartir le matériau sur toute la largeur utile du pont.
Mesurez l'amplitude et la fréquence réelles de fonctionnement plutôt que de vous fier uniquement aux réglages de la plaque signalétique. Des roulements usés, des structures desserrées et des contrepoids incorrects peuvent modifier les résultats de criblage.
Utiliser les données d'exploitation pour confirmer la spécification
Le choix du média de criblage doit être validé après l'installation à l'aide des données de production, d'échantillons de tamisage, d'inspections des panneaux et d'enregistrements des arrêts causés par le colmatage ou la rupture.
Prélevez des échantillons dans les flux de surdimensionnés et de sous-dimensionnés. Quantifiez les matériaux mal classés afin de déterminer si les mauvais résultats proviennent du choix de l'ouverture, de limites de capacité ou des réglages de la machine.
Suivez les tonnes traitées par panneau, et pas seulement la durée de vie calendaire. Un panneau moins coûteux n'est pas économique s'il réduit le débit ou augmente le retraitement du produit.
Inspectez l'agrandissement des ouvertures, la rupture des fils, la fissuration des panneaux, les ouvertures obstruées et l'usure des barres de support. Ces observations révèlent si la défaillance est due à l'abrasion, à l'impact ou à une mauvaise installation.
Pour les installations complètes de granulats, les réglages du concassage en amont sont également importants. Une meilleure forme des particules et une taille maximale contrôlée peuvent réduire la charge du crible et améliorer la régularité de la classification en aval.
Prendre en compte l'ensemble du circuit de concassage et de criblage
L'efficacité du crible est souvent attribuée à tort à la maille alors que la limitation réelle est une charge circulante excessive, une évacuation du concasseur mal contrôlée ou une granulométrie d'alimentation inadaptée.
Par exemple, un concasseur à percussion produisant un excès de fines peut surcharger les ponts fins, tandis qu'un concasseur secondaire mal réglé peut envoyer trop de particules de taille proche vers le criblage.
Lors de la modernisation d'une installation, évaluez les médias de criblage en même temps que les pièces d'usure du concasseur, la régulation de l'alimentation, les points de transfert des convoyeurs et l'équilibre requis entre les fractions de granulats finis.
Une évaluation coordonnée peut inclure des équipements tels que lamachine à percussion FEIFAN de la série PF, avec rotor stable et marteau à plaque résistant à l'usure, destinée au concassage de minerais et de pierres minières pour l'exportation mondiale dont les performances de concassage influencent la qualité de l'alimentation du crible.
L'évaluation intégrée est particulièrement précieuse pour les projets EPC, car la capacité du crible, les réglages du concasseur, le chargement des convoyeurs et le stockage des produits finis doivent fonctionner comme un seul système.
Une liste de contrôle pratique pour les évaluateurs techniques
Commencez par la granulométrie requise du produit et la contamination autorisée. Définissez l'ouverture cible à l'aide des résultats de tamisage en laboratoire et de la spécification commerciale réelle pour chaque fraction de produit.
Calculez la capacité requise du pont à partir du débit horaire maximal d'alimentation, et non uniquement de la production moyenne. Prévoyez une marge de fonctionnement raisonnable pour les fluctuations d'alimentation et les variations saisonnières d'humidité.
Comparez les solutions de panneaux selon la forme de l'ouverture, la surface ouverte, l'épaisseur, le poids, la méthode de fixation, le matériau d'usure, la durée de vie attendue et le temps de remplacement, plutôt que selon le seul prix d'achat.
Demandez aux fournisseurs les tolérances dimensionnelles, les calculs de surface ouverte, les plages d'application recommandées et les données de performance de référence provenant de conditions similaires de traitement de minerais, de granulats ou de sable.
Planifiez un essai contrôlé sur le terrain lorsque l'alimentation est difficile. Surveillez le débit, l'efficacité de criblage, le taux de colmatage, le modèle d'usure et la granulométrie du produit avant de normaliser la conception.
Conclusion
L'ouverture d'une maille de criblage minier définit l'objectif fondamental de séparation, tandis que la surface ouverte détermine les possibilités de passage du matériau sous-dimensionné à travers le pont.
Aucun de ces paramètres ne doit être optimisé indépendamment. Une ouverture plus étroite peut améliorer la classification mais réduire la capacité, tandis qu'une surface ouverte plus grande peut augmenter le débit mais affecter la durabilité.
La meilleure spécification reflète le comportement de l'alimentation, la tolérance du produit, la dynamique du crible, la position du pont et le coût d'exploitation sur toute la durée de vie. Les données de terrain doivent confirmer chaque décision de sélection importante.
Pour les évaluateurs techniques, la conclusion pratique est claire : spécifiez l'ouverture pour la coupure requise, vérifiez la surface ouverte pour la capacité et validez les deux dans des conditions réelles d'exploitation.
