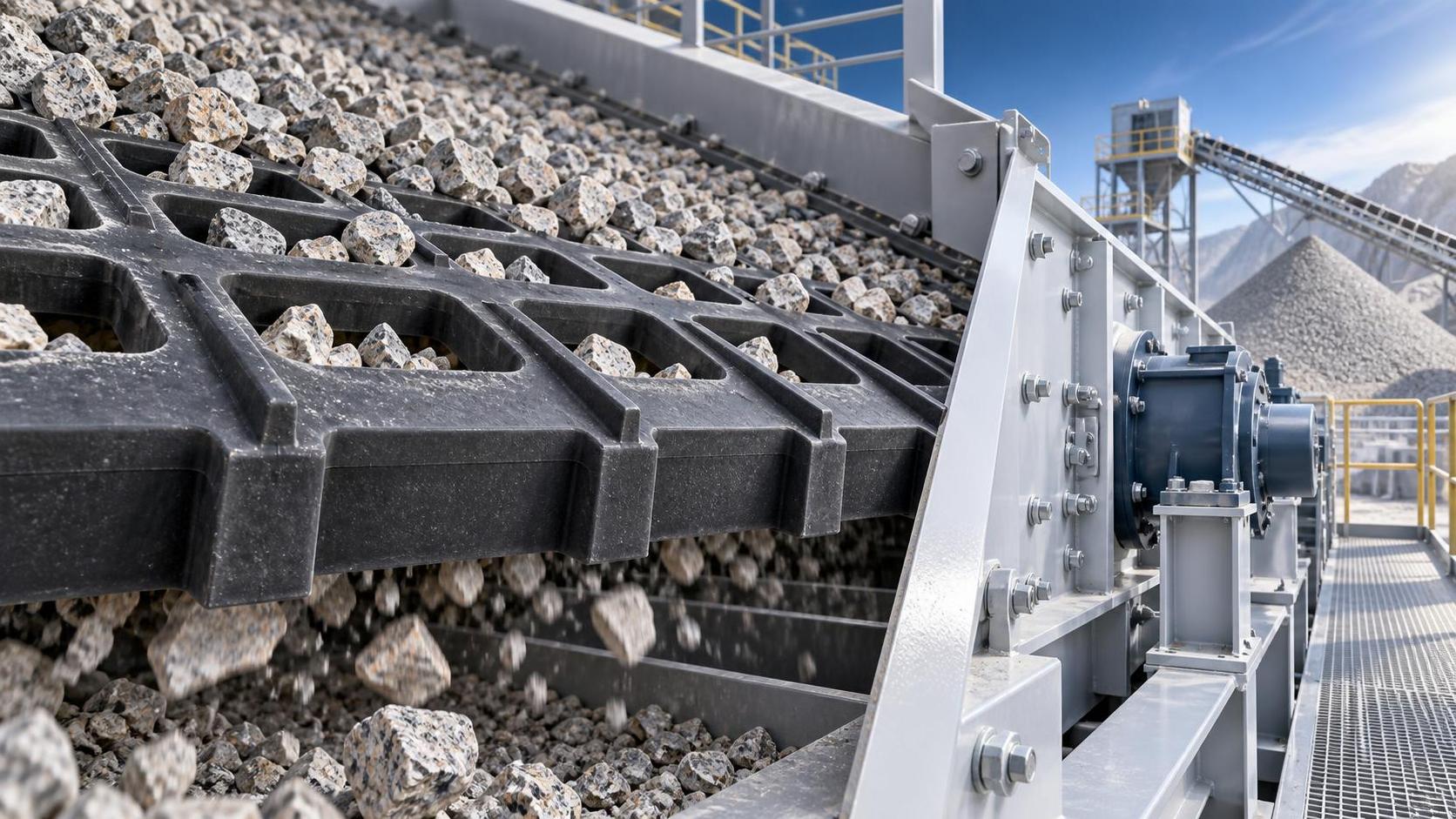

Comment la taille des ouvertures et l'épaisseur des panneaux influencent la capacité des tamis en caoutchouc

Comment la taille des ouvertures et l’épaisseur des panneaux affectent la capacité des toiles de criblage en caoutchouc

Pour les équipes chargées du contrôle qualité et de la sécurité, la capacité des toiles de criblage en caoutchouc ne dépend pas uniquement de la taille des ouvertures. L’épaisseur des panneaux affecte directement la surface ouverte, le flux de matériaux, l’efficacité du criblage, la résistance à l’usure ainsi que le risque de colmatage ou de surcharge. Un panneau qui semble adapté sur un plan peut se comporter très différemment lorsque des matériaux humides, abrasifs, anguleux ou contenant de l’argile arrivent sur le crible vibrant.

Cela est important, car le criblage est souvent considéré comme un procédé en aval, alors que son instabilité peut affecter l’ensemble de la ligne de production de granulats. Une mauvaise séparation peut envoyer des matériaux surdimensionnés vers le stock de produits finis, augmenter la charge de recirculation, provoquer le bourrage du concasseur ou générer un excès de fines dans un produit calibré. Le choix des toiles de criblage en caoutchouc doit donc être examiné dans le cadre du contrôle de production, de la protection des équipements et de la planification de la maintenance, et non simplement comme l’achat d’un consommable.

L’ouverture est le point de départ, mais pas le calcul complet de la capacité

La taille des ouvertures détermine le point de séparation nominal : les particules suffisamment petites pour passer à travers une ouverture sont classées comme sous-calibrées, tandis que les particules plus grandes restent sur le tablier. Toutefois, une ouverture nominale ne garantit pas que chaque particule de même taille passera. La forme des particules, la profondeur d’alimentation, l’humidité, les conditions de vibration et la surface ouverte disponible influencent tous le résultat réel.

Les ouvertures plus grandes offrent généralement une plus grande surface de passage et peuvent traiter un volume de matériaux plus élevé, à condition que le crible reçoive une alimentation raisonnablement répartie. Elles sont courantes sur les tabliers de précriblage et de classement grossier, où l’objectif principal est de protéger les équipements en aval ou d’éliminer les fractions grossières. Les ouvertures plus petites tolèrent naturellement moins les fortes profondeurs de lit, en particulier lorsque le matériau contient des particules de taille proche. Ces particules peuvent entrer en contact de manière répétée avec l’ouverture sans trouver une orientation leur permettant de passer, ce qui réduit la capacité effective même lorsque l’ouverture nominale semble adéquate.

Les équipes qualité doivent distinguer la dimension des ouvertures de la surface ouverte. Deux panneaux peuvent utiliser la même ouverture nominale tout en offrant une surface totale de passage différente en raison de la largeur de leurs barreaux, de la géométrie de leurs nervures ou de leur structure de support. Un devis fournisseur indiquant uniquement « ouverture de 20 mm » ne fournit pas suffisamment d’informations pour une comparaison fiable. La configuration du panneau, la surface de criblage utilisable, le motif des trous et les sections de support conservées doivent également être vérifiés.

Pourquoi l’épaisseur des panneaux modifie le flux et le comportement de criblage

L’épaisseur des panneaux est souvent choisie pour leur durée de vie à l’usure et leur résistance structurelle. Dans des matériaux de carrière abrasifs, un panneau en caoutchouc plus épais peut mieux résister aux impacts et à l’abrasion qu’une alternative plus fine. Cependant, l’épaisseur crée également un trajet de passage plus long à travers chaque ouverture. Une particule doit parcourir la profondeur de l’ouverture, et non simplement traverser une surface plane. Cela peut réduire la probabilité de passage, en particulier pour les particules allongées, plates, humides ou de taille proche.

L’effet est le plus visible pour les coupures fines et intermédiaires. Un panneau épais avec une ouverture relativement petite peut présenter une circulation moins libre que prévu, car les particules peuvent former des ponts, se coincer ou entraîner de l’humidité dans l’ouverture. Avec des ouvertures grossières et des pierres cubiques sèches, cette restriction peut être moins critique. Il n’existe pas de règle universelle selon laquelle « plus fin est toujours mieux » : les panneaux fins peuvent augmenter l’efficacité des ouvertures, mais ils peuvent s’user prématurément, se déformer excessivement ou céder sous de forts impacts à l’extrémité d’alimentation.

Une question pratique lors de la sélection consiste à déterminer si l’épaisseur est utilisée pour résoudre un problème d’impact, d’abrasion ou de support structurel. Si les impacts élevés sont concentrés dans la zone d’alimentation, il peut être plus efficace d’utiliser des médias renforcés ou plus épais dans cette zone tout en conservant une configuration de panneaux plus ouverte et favorable à l’écoulement plus loin sur le tablier. Cette approche est souvent préférable à l’application d’une seule spécification de panneau lourd sur toute la surface de criblage.

Le compromis entre surface ouverte et durée de vie

Les toiles de criblage en caoutchouc sont appréciées pour leur absorption des impacts, leur réduction du bruit et leurs performances d’usure dans de nombreuses applications de granulats et d’exploitation minière. Leur flexibilité peut également aider à libérer les particules qui resteraient autrement coincées dans des médias rigides. Mais la capacité dépend de la manière dont la formulation du caoutchouc, la géométrie des ouvertures, l’épaisseur des panneaux et le cadre de support fonctionnent ensemble.

Le bon équilibre doit être fondé sur l’alimentation réelle. Les matériaux provenant de roches altérées, de gravier de rivière, de sable manufacturé et de granite dur peuvent imposer des exigences de criblage très différentes. Les fines humides et l’argile modifient encore le problème. Dans ces conditions, une surface ouverte nominale élevée peut ne pas se traduire par une capacité stable si les ouvertures se colmatent ou si l’alimentation forme une couche dense sur le tablier.

Ce qu’il faut inspecter avant d’attribuer le problème au panneau de criblage

Une réduction de capacité ne signifie pas automatiquement une défaillance de la toile. Avant de modifier l’ouverture ou l’épaisseur, l’équipe d’inspection doit examiner l’ensemble des conditions de fonctionnement. Une répartition inégale de l’alimentation peut surcharger un côté du crible et laisser l’autre côté sous-utilisé. Un débit d’alimentation excessif peut créer un lit de matériaux profond, empêchant les particules sous-calibrées d’atteindre le média. Des goulottes d’alimentation usées, des systèmes de pulvérisation endommagés, des fixations de panneaux desserrées et un mouvement de crible incorrect peuvent produire des symptômes ressemblant à un problème d’ouverture.

Un contrôle utile sur le terrain consiste à comparer la coupure de produit prévue avec des échantillons prélevés dans les flux de surclassés et de sous-classés. Si le matériau surclassé contient une quantité excessive de fraction passante, la capacité peut être limitée ou un colmatage peut se produire. Si le sous-classé contient trop de particules surdimensionnées, le problème peut concerner l’usure des ouvertures, l’endommagement des panneaux, une amplitude de vibration excessive ou un débit d’alimentation inadapté. L’échantillonnage doit suivre la procédure qualité établie sur le site plutôt que de reposer uniquement sur une appréciation visuelle.

L’examen de la sécurité est tout aussi important. Un tablier bloqué peut augmenter la charge retenue et contribuer à des vibrations anormales. Des panneaux endommagés peuvent permettre à de grosses particules de contourner la séparation prévue ou créer des composants desserrés autour des équipements en mouvement. Les procédures de consignation et d’isolement doivent toujours être respectées avant l’inspection des médias de criblage, des rails de support ou des systèmes de fixation.

Les médias de criblage doivent correspondre au circuit de concassage en amont

La distribution granulométrique arrivant au crible a un effet direct sur la capacité de la toile. Un concasseur réglé trop grossièrement peut envoyer trop de matériaux surdimensionnés vers le crible, augmentant la recirculation et les impacts sur le tablier supérieur. Un circuit de concassage produisant une proportion élevée de matériaux de taille proche peut également rendre la séparation plus difficile. Pour les applications sur granite, la relation de fonctionnement entre une unité primaire telle que leconcasseur à mâchoires FEIFAN PE800×1060 136-230 tph pour concassage de granite, avec fonctionnement stable et certification ISO et le crible en aval doit être évaluée à partir de la granulométrie d’alimentation, et non de la seule capacité nominale.

Cette vision globale du système est particulièrement utile lorsque des remplacements récurrents de panneaux ne résolvent pas les mauvaises performances. La toile peut être correctement fabriquée, mais ne pas être adaptée à la forme des particules, à l’énergie d’impact ou au volume d’alimentation générés en amont. Le réglage des paramètres du concasseur, du débit d’alimentation, de la conception des goulottes ou de la configuration des tabliers peut parfois apporter une solution plus durable que la simple installation d’un panneau plus épais.

Une spécification plus défendable pour les toiles de criblage en caoutchouc

Pour les achats, la réception qualité et les dossiers de maintenance, une spécification de média de criblage doit identifier davantage que la taille des ouvertures. Elle doit indiquer la forme et les dimensions des ouvertures, l’épaisseur du panneau, les dimensions extérieures du panneau, la méthode de fixation, la position d’installation prévue, les caractéristiques des matériaux et toute tolérance critique requise par le projet. Lorsque le classement du produit est contrôlé par contrat ou par des normes locales, la spécification du crible doit être liée au processus d’essai et d’échantillonnage requis.

Sur le site de fabrication de Feifan à Binzhou, l’activité de treillis métallique est implantée aux côtés de la fabrication d’équipements tels que des concasseurs, des cribles vibrants, des alimentateurs, des convoyeurs et des lignes complètes de granulats. Cette combinaison est utile, car le choix des toiles peut être examiné en fonction de la structure du tablier, du comportement de l’alimentation et de la conception du circuit, plutôt que d’être traité isolément. Avec une usine de 66,000 mètres carrés, 156 employés d’atelier et une équipe technique de R&D comprenant 13 ingénieurs seniors, le groupe prend en charge à la fois les médias standard et les configurations de criblage spécifiques aux projets.

La décision finale doit être fondée sur le comportement réel du matériau au fil du temps : sa distribution granulométrique, son humidité, son abrasivité, sa forme, son débit d’alimentation et sa tendance au colmatage. L’ouverture détermine la coupure ; l’épaisseur détermine en grande partie la durabilité et la résistance au passage. L’évaluation conjointe de ces deux éléments donne aux équipes qualité et sécurité une base plus claire pour contrôler la régularité du produit, éviter les surcharges évitables et planifier le remplacement avant qu’un panneau usé ne devienne un risque pour le procédé.
