Comment un crible vibrant sépare les matériaux selon la taille, le mouvement et la conception des étages

Un crible vibrant sépare les matériaux car les vibrations soulèvent, stratifient et font avancer de manière répétée une alimentation mélangée sur des ouvertures de taille définie. Les particules plus petites trouvent les ouvertures et passent à travers ; les particules plus grosses restent sur le tablier et sont évacuées à l'extrémité. Ce principe simple est influencé par trois variables pratiques : le mouvement du crible, l'état et la taille des ouvertures, ainsi que le nombre et la disposition des tabliers.

Pour les granulats, la pierre concassée, le sable, le minerai et les matériaux recyclés, le criblage n'est pas seulement une étape finale de tri. Il détermine si les concasseurs en aval reçoivent l'alimentation adéquate, si les produits finis répondent aux exigences granulométriques et si l'installation peut maintenir un flux stable sans recirculation excessive.

La séparation granulométrique dépend de la possibilité d'atteindre une ouverture

Un crible ne mesure pas chaque pierre individuellement. Il donne aux particules de nombreuses occasions d'entrer en contact avec une ouverture. Une particule plus petite que l'ouverture ne peut passer que lorsqu'elle atteint la surface du crible dans une position favorable. Les particules plates, allongées, humides, collantes ou de taille proche de l'ouverture peuvent mettre plus de temps à passer qu'une particule compacte de même taille nominale.

C'est pourquoi l'ouverture du crible seule ne définit pas la qualité finale du produit. La couche de matériau sur le tablier est également importante. Si la couche d'alimentation est trop épaisse, les particules fines restent enfouies sous les éléments plus gros et ont moins de chances d'atteindre la maille. Si la couche est trop mince, le crible peut être sous-utilisé et la capacité de l'installation est perdue.

Les matériaux de taille proche sont généralement la condition la plus exigeante. Par exemple, des particules seulement légèrement plus petites qu'une ouverture peuvent nécessiter des contacts et des déplacements répétés avant de passer. Un crible qui fonctionne bien avec un écart de taille net peut devenir moins efficace lorsqu'une grande partie de l'alimentation est proche du point de coupure requis.

Le mouvement crée la stratification et le transport

Le mécanisme vibrant fournit plus qu'une simple agitation. Son mouvement sépare le lit de matériau en couches tout en acheminant le matériau vers l'évacuation. Les particules plus grosses tendent à rester plus près du haut du lit, tandis que les particules plus petites descendent vers la surface du crible. Ce processus de superposition est appelé stratification et est essentiel à un criblage efficace.

Différents mouvements de crible conviennent à différents travaux. Le mouvement circulaire ou elliptique est couramment utilisé pour le criblage général des granulats, car il associe projection du matériau et déplacement vers l'avant. Le mouvement linéaire peut assurer une action de convoyage plus directe et est souvent utile lorsque le déshydratage, le criblage fin ou un déplacement contrôlé est nécessaire. Le choix approprié dépend de la taille d'alimentation, de l'humidité, du tonnage et de la séparation requise.

L'amplitude, la fréquence et l'angle du crible agissent ensemble. Une projection plus forte peut aider à désagréger une couche de matériau compacte et à améliorer le déplacement sur le tablier, mais des vibrations excessives peuvent faire avancer le matériau trop rapidement. Lorsque le temps de séjour devient trop court, les particules plus petites peuvent sortir avec la fraction surdimensionnée avant d'avoir une possibilité raisonnable de passer à travers.

Inversement, un déplacement lent n'est pas automatiquement préférable. Il peut créer une profondeur de lit inutile, réduire le débit et accroître l'usure dans une zone du tablier. Le réglage utile est celui qui maintient une répartition uniforme du matériau, une stratification efficace et une évacuation sans accumulation.

La conception des tabliers détermine le nombre de séparations réalisées

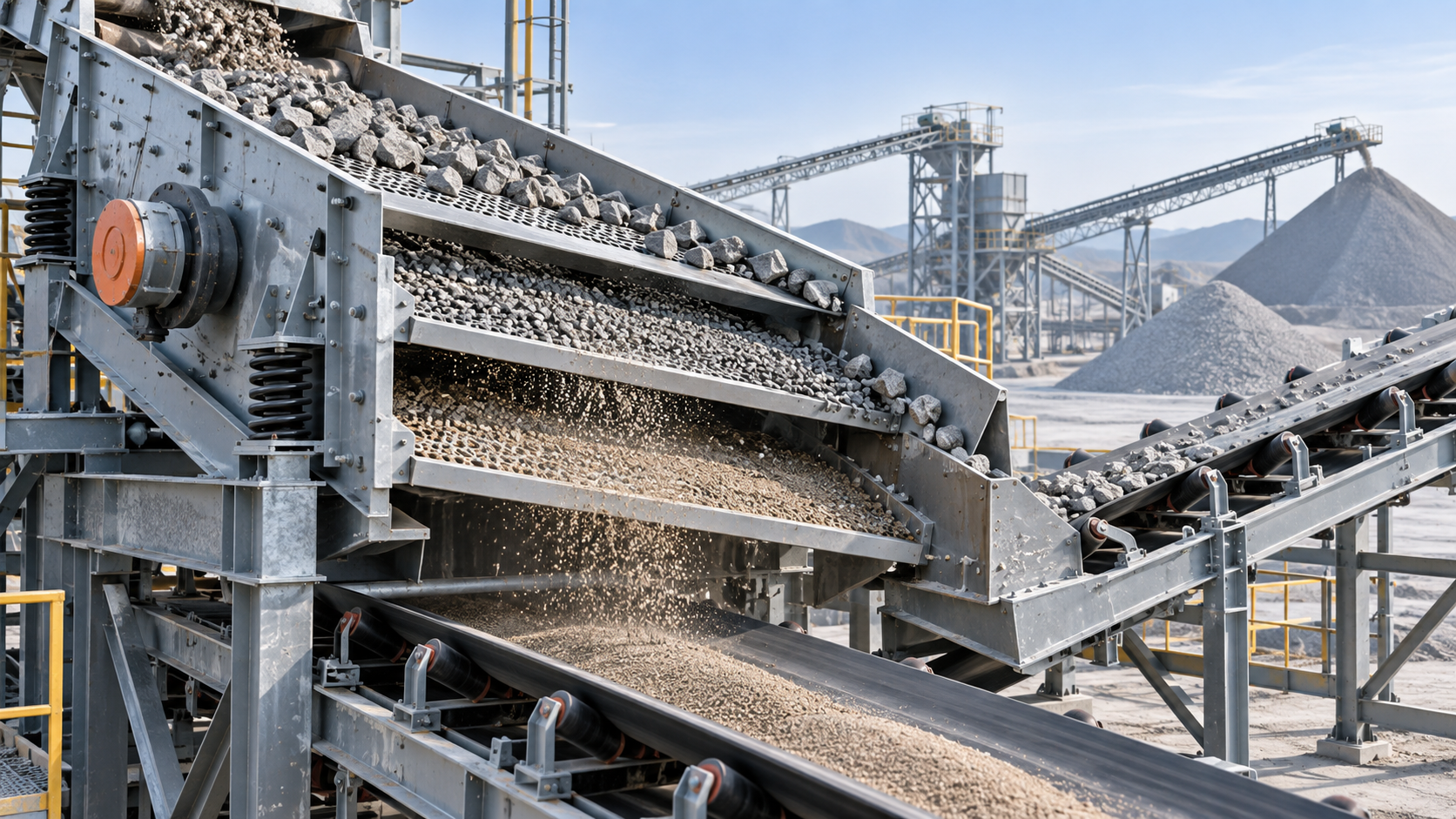

Un crible à un seul tablier réalise une séparation : les éléments sous-dimensionnés passent à travers et les éléments surdimensionnés restent au-dessus. Les cribles vibrants à plusieurs tabliers réalisent plusieurs coupures dans une seule machine. Le tablier supérieur élimine généralement d'abord les plus gros matériaux, protégeant les tabliers inférieurs contre la surcharge. Le matériau qui passe à travers atteint ensuite le tablier suivant, où une fraction de taille plus petite est séparée.

Dans une configuration typique pour granulats, l'ouverture la plus grande est installée sur le tablier supérieur et des ouvertures progressivement plus petites sont utilisées en dessous. Chaque tablier produit un flux de produit différent ou prépare le matériau pour une étape ultérieure. Cette conception est utile lorsque l'installation nécessite plusieurs granulométries mais dispose d'un espace d'installation limité.

Un plus grand nombre de tabliers n'est pas toujours la meilleure solution. Chaque tablier inférieur reçoit un matériau qui a déjà traversé le tablier supérieur, et une mauvaise répartition de l'alimentation peut surcharger un côté tout en laissant l'autre sous-utilisé. Une configuration plus simple peut être préférable lorsqu'une ou deux séparations nettes seulement sont nécessaires.

La surface de criblage fait partie du système de séparation

Les mailles métalliques, les panneaux en polyuréthane et les autres surfaces de criblage ne se comportent pas de manière identique. Les toiles métalliques tissées offrent souvent une grande surface ouverte et sont utiles lorsque la capacité de criblage est prioritaire. Les surfaces en polyuréthane peuvent convenir aux matériaux abrasifs ainsi qu'à certaines conditions de criblage humides ou difficiles, en particulier lorsque la durée de vie à l'usure et la réduction du colmatage sont importantes. Le bon choix dépend de l'alimentation, plutôt que d'une préférence universelle pour un matériau donné.

La surface ouverte mérite une attention particulière. Deux panneaux de criblage peuvent avoir la même ouverture nominale mais un diamètre de fil, une structure de panneau ou une disposition de support différents. Une surface ouverte plus faible réduit l'espace disponible par lequel les particules peuvent passer, ce qui peut réduire la capacité. En revanche, un panneau plus robuste peut être justifié lorsque les impacts et l'abrasion sont importants.

Les ouvertures obstruées sont une cause fréquente de mauvaise séparation. L'argile humide, les fines humides, les contaminants fibreux et les particules feuilletées peuvent aveugler ou coincer la maille. Augmenter les vibrations à lui seul résout rarement ce problème de manière permanente. Une meilleure réponse peut consister à changer le type de surface, à ajuster la préparation de l'alimentation, à réduire l'humidité lorsque cela est possible ou à sélectionner une forme d'ouverture mieux adaptée au matériau.

Ce que les opérateurs interprètent souvent mal

Une erreur fréquente consiste à considérer la capacité du crible comme une caractéristique fixe de la machine. Le débit réel varie selon la granulométrie de l'alimentation, l'humidité, la masse volumique apparente, la forme, la teneur en fines et l'uniformité avec laquelle l'alimentation entre dans le crible. Une machine peut sembler surdimensionnée sur le papier tout en rencontrant des difficultés si un flux d'alimentation concentré tombe sur une petite section du tablier supérieur.

Une autre erreur consiste à incriminer le crible lorsque le problème commence en amont. Un concasseur fonctionnant avec un réglage de l'ouverture de sortie inadapté peut produire trop de matériau de taille proche. Un alimentateur irrégulier peut provoquer des à-coups sur le tablier. Un entraînement excessif provenant du lavage ou un mauvais drainage peut amener des fines humides vers un équipement de criblage à sec. Les performances de criblage doivent être évaluées comme faisant partie du flux complet de matériaux.

La configuration du convoyage affecte également le chargement du crible. Lorsque les changements d'élévation ou l'espace limité rendent les configurations de transfert conventionnelles difficiles, des équipements tels qu'unConvoyeur à bande à barrières latérales | Machines de convoyage pour minerai en vrac et installation de concassage de pierre peuvent être envisagés dans le cadre de la configuration de manutention des matériaux. L'objectif n'est pas simplement de déplacer le matériau vers le haut, mais de l'acheminer vers le crible dans un flux contrôlé et uniformément réparti.

Questions à examiner avant de sélectionner un crible

• Quelle est la taille maximale d'alimentation et quelle quantité de matériaux surdimensionnés est présente ?
• Quelles fractions granulométriques finales doivent être produites et quelles tailles de coupure sont les plus critiques ?
• Le matériau est-il sec, humide, collant, abrasif, feuilleté ou riche en fines ?
• Quelle quantité de matériau de taille proche est prévue à chaque point de séparation ?
• L'alimentation du crible sera-t-elle régulière ou recevra-t-elle des à-coups intermittents du concasseur ?
• La configuration nécessite-t-elle plusieurs tabliers dans une machine ou le criblage peut-il être réparti entre plusieurs étapes ?

Ces réponses constituent une base de sélection plus fiable que le choix d'un crible uniquement selon sa largeur, son nombre de tabliers ou sa capacité nominale. Une machine correctement adaptée produit des fractions plus propres avec moins de recirculation inutile. Une machine mal adaptée peut tout de même vibrer normalement tout en produisant une mauvaise séparation, une usure irrégulière et un rendement instable de l'installation.

Comprendre la taille, le mouvement et la conception des tabliers permet de mieux voir pourquoi un crible vibrant est une machine de contrôle de procédé plutôt qu'un simple tamis. La meilleure configuration est celle qui donne à l'alimentation réelle suffisamment de possibilités de se stratifier et de passer aux tailles de coupure requises, tout en maintenant un déplacement stable dans l'ensemble de la ligne de production.
