Comparaison des pertes de sable et de la récupération des fines dans les laveurs à spirale et à roue

Pour les équipes de contrôle qualité et de sécurité, une comparaison entre une laveuse de sable à spirale et une laveuse à roue ne se résume pas à déterminer quelle unité produit le sable le plus propre. La véritable décision influe sur la récupération des fines commercialisables, la stabilité de la granulométrie, la gestion de l’eau, la charge de boues, l’entretien du site et le nombre de risques opérationnels qui surviennent pendant une période de production intense.

Les deux types de laveuses peuvent convenir à une usine de granulats lorsqu’ils sont adaptés à l’alimentation. Les problèmes commencent lorsqu’une machine est sélectionnée uniquement en fonction de sa capacité nominale ou de son coût d’achat initial. L’usine peut alors constater qu’un sable fin précieux part avec les eaux usées, que de l’argile collante contamine encore le produit final, ou que le nettoyage et la maintenance créent des risques évitables pour les opérateurs.

Pourquoi la perte de sable mérite une attention particulière

Dans la production de sable manufacturé lavé et de sable naturel, la « perte de sable » désigne généralement davantage que les particules visibles dans le trop-plein. Elle peut inclure des fractions fines utilisables évacuées avec l’eau de lavage, des matériaux retenus dans les boues et une granulométrie irrégulière qui oblige ultérieurement l’usine à mélanger ou à rejeter le produit. Pour le personnel de contrôle qualité, la question importante n’est pas de savoir si une laveuse élimine les saletés, mais si elle élimine les contaminants sans sacrifier inutilement des matériaux conformes aux spécifications.

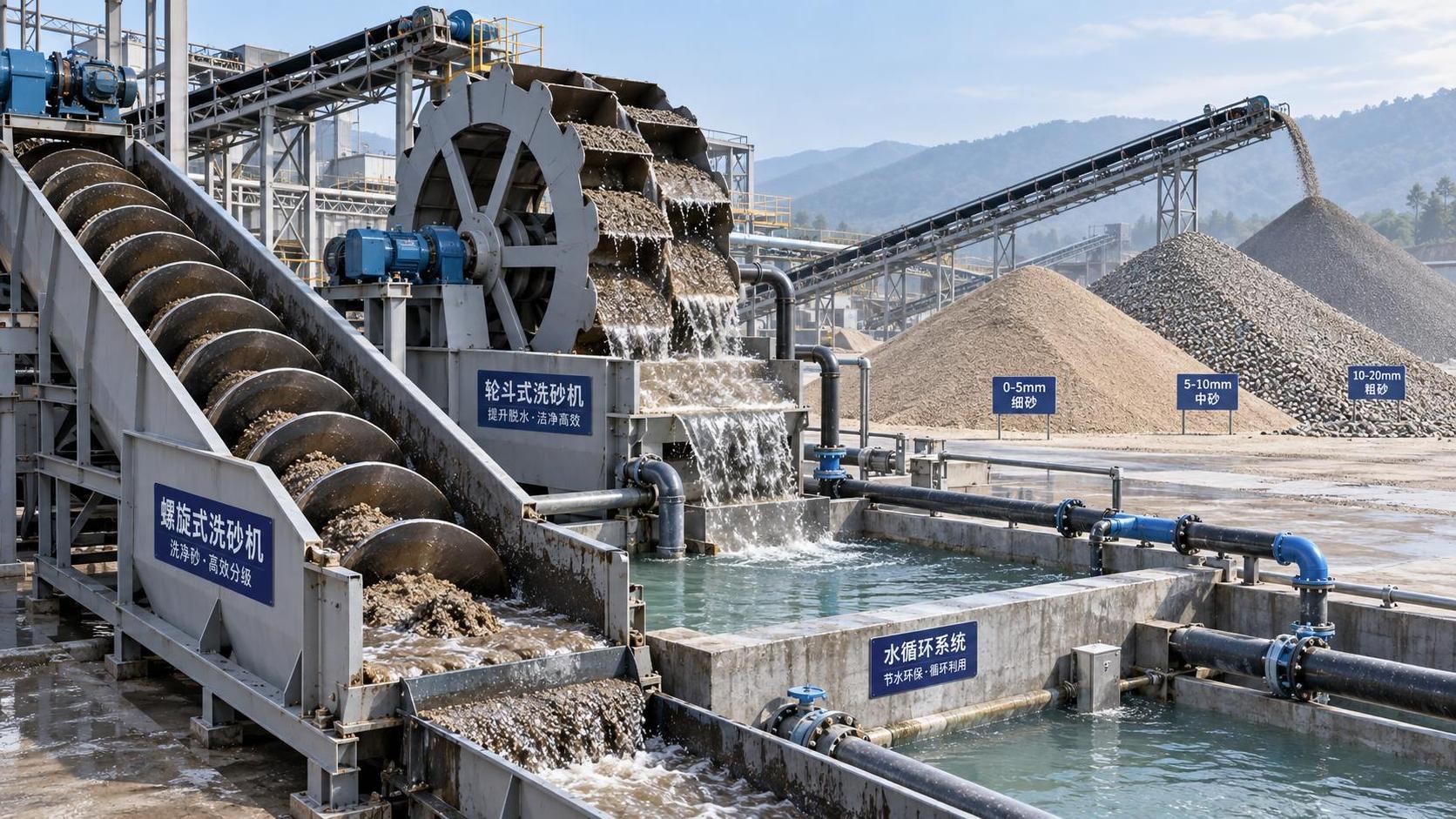

Une laveuse à roue lave généralement le sable à l’aide d’une roue à godets rotative. Le matériau se dépose dans une cuve, tandis que les godets soulèvent le sable déshydraté et permettent à l’eau de s’écouler en retour. Une laveuse à spirale, également appelée classificateur à vis ou laveuse de sable à spirale, utilise une ou deux vis rotatives pour acheminer le matériau vers le haut d’une auge inclinée, tandis que l’eau s’écoule dans le sens opposé. Cette différence de comportement en matière de transport et de décantation explique la plupart des écarts de performance.

Récupération des fines : là où les deux conceptions se distinguent

Les laveuses de sable à roue sont souvent privilégiées lorsque l’alimentation présente déjà une distribution granulométrique relativement étroite et maîtrisée, et lorsque la conservation du sable fin est importante. Leur action de lavage plus douce peut réduire la perturbation du lit de sable. Dans une laveuse à roue bien réglée, le sable grossier et moyen est relevé efficacement, et une part significative du sable fin peut rester dans le produit au lieu de partir vers le trop-plein.

Cet avantage a toutefois ses limites. Les particules très fines, notamment celles situées près de la limite inférieure de la plage de sable utilisable, peuvent toujours être entraînées si le débit d’eau est excessif, si le niveau de la cuve est mal contrôlé ou si l’alimentation contient un pourcentage élevé de boues fines. Le trop-plein apparemment « propre » peut donc masquer une perte économique. L’échantillonnage régulier du sable fini et du trop-plein est plus fiable qu’un simple jugement visuel.

Les laveuses à spirale appliquent généralement une agitation plus forte et offrent un parcours de lavage plus long. Elles séparent efficacement la boue, l’argile et les impuretés légères du sable, en particulier lorsque le matériau entrant est plus sale ou contient davantage de fines adhérentes. Toutefois, leur dispositif de déversement en eau libre peut entraîner une perte plus importante de sable fin si le déversoir de trop-plein, le volume d’eau, la vitesse de la vis et le débit d’alimentation ne sont pas soigneusement équilibrés.

En pratique, une laveuse à spirale peut fournir une fraction grossière plus propre à partir d’une alimentation difficile, tandis qu’une laveuse à roue peut retenir davantage de matériau fin précieux provenant d’une alimentation plus propre et mieux graduée. Aucun de ces résultats n’est automatique. La granulométrie cible de l’usine et les caractéristiques de la matière première doivent guider le choix.

Comparaison pratique pour les évaluations de qualité et de sécurité

La propreté et la granulométrie ne constituent pas le même critère

Une erreur fréquente lors d’une évaluation laveuse de sable à spirale vs laveuse à roue consiste à considérer qu’un tas de sable visuellement propre prouve sa qualité. Le sable peut paraître propre tout en étant hors spécifications parce que la fraction fine a été éliminée. À l’inverse, un produit dont la granulométrie est acceptable peut encore contenir trop d’argile ou de matériaux nuisibles.

Les équipes de contrôle qualité doivent établir des contrôles distincts pour la propreté et la distribution granulométrique. Une évaluation pratique comprend l’échantillonnage de l’alimentation, l’analyse granulométrique du produit final, les contrôles d’humidité et des essais périodiques des solides du trop-plein. Les résultats doivent être suivis en fonction des réglages d’exploitation : tonnage d’alimentation, pression et volume de l’eau de lavage, niveau de la cuve, vitesse de la vis ou de la roue, et conditions d’évacuation. Lorsque ces relevés sont associés, les dérives du procédé deviennent plus faciles à identifier avant qu’elles ne se transforment en problème de qualité du stock.

Portez une attention particulière après des changements du front de carrière, des conditions de dynamitage, des précipitations ou de la qualité de l’eau recyclée. Ces événements peuvent rapidement modifier la teneur en argile et la densité des boues. Un réglage qui fonctionnait bien avec une alimentation sèche et régulière peut provoquer une perte de fines inacceptable par temps humide ou lorsqu’une couche plus tendre entre en production.

Les circuits d’eau peuvent déterminer le coût réel du lavage

Le choix d’une laveuse doit être examiné conjointement avec le système de recyclage de l’eau de l’usine, et non comme une décision isolée concernant un équipement. Une unité à spirale traitant une alimentation à forte teneur en limon peut envoyer une charge de boues plus lourde vers l’aval. Si le bassin de décantation, l’hydrocyclone, l’épaississeur ou le filtre-presse ne peut pas supporter cette charge, le problème dépasse la perte de sable : la clarté de l’eau diminue, les pompes s’usent plus rapidement et l’entretien du site se dégrade.

Les laveuses à roue peuvent également créer un circuit d’eau difficile lorsque l’alimentation contient un excès d’ultrafines. Leur action relativement douce ne supprime pas le besoin de débourbage, de criblage ou d’équipements de récupération des fines en amont ou en aval. Dans les opérations où les fines récupérables ont une valeur commerciale, une étape de récupération à base d’hydrocyclone peut être appropriée quel que soit le type de laveuse.

Le transfert des matériaux mérite la même planification. Un flux régulier et protégé entre la laveuse et le stock ou la classification en aval réduit les manutentions répétées et aide à préserver la régularité du produit. Dans des conditions de carrière difficiles, un convoyeur à bande pour site de concassage de carrière, adapté à tous les temps, destiné à une ligne complète de concassage de granulats de pierre peut être intégré à la ligne afin de favoriser un déplacement maîtrisé entre les sections de lavage, de criblage et de stockage.

Les risques de maintenance sont aussi des risques de qualité

Pour les responsables de la sécurité, la maintenance des laveuses n’est pas une préoccupation secondaire. Des pales de vis usées peuvent modifier le transport des matériaux et laisser des contaminants dans le produit. Des godets de roue endommagés peuvent réduire le drainage, modifier le comportement d’évacuation et créer un déséquilibre. Dans les deux cas, la dégradation de l’état mécanique finit par apparaître dans les données de contrôle qualité.

Les laveuses à spirale nécessitent une attention particulière aux revêtements d’usure, aux spires de vis, à l’alignement de l’arbre, aux joints de roulement et à l’état du réducteur. Comme le sable abrasif et les boues sont continuellement présents, les intervalles d’inspection doivent refléter l’abrasivité réelle de l’alimentation plutôt que de se baser uniquement sur un calendrier générique. Une augmentation soudaine des vibrations, une charge d’entraînement inhabituelle ou une stabilité réduite de l’évacuation doivent déclencher une enquête avant qu’une défaillance ne se produise.

Les laveuses à roue exigent une inspection régulière des bords des godets, des fixations, des ensembles de roue, des revêtements de cuve et des zones de drainage. Les opérateurs ne doivent jamais entrer dans une cuve, enlever les accumulations ou dégager les bourrages avant que les procédures d’isolement et de consignation ne soient terminées. Les surfaces glissantes, l’eau stagnante, les composants rotatifs et les redémarrages inattendus sont des risques récurrents autour de tous les systèmes de lavage du sable.

Choisir selon l’état de l’alimentation, et non selon des hypothèses

Une laveuse à roue constitue souvent une option judicieuse lorsque l’usine traite un sable relativement propre, nécessite une bonne rétention des matériaux fins et dispose d’une granulométrie d’alimentation stable. Elle peut convenir aux producteurs recherchant une granulométrie constante du sable fini avec des besoins de lavage modérés.

Une laveuse à spirale est souvent mieux adaptée aux matériaux contenant davantage d’argile, de boue ou de contamination de surface persistante, notamment lorsqu’une action de lavage plus énergique est nécessaire. En contrepartie, son évacuation des fines doit être surveillée de plus près, et le circuit d’eau et de boues doit être dimensionné pour cette tâche.

Avant d’approuver l’une ou l’autre machine, posez quatre questions opérationnelles : Quelle proportion de l’alimentation est constituée de sable fin récupérable ? Dans quelle mesure la teneur en argile varie-t-elle selon les saisons et les zones de carrière ? À quelles spécifications de qualité le produit final doit-il répondre ? Le système de récupération de l’eau existant peut-il traiter les boues produites sans créer de contraintes de sécurité ou environnementales ?

Le choix le plus fiable est celui qui s’appuie sur des essais représentatifs des matériaux et sur des critères d’acceptation mesurables. Pour les équipes chargées de la qualité et de la sécurité, cette approche transforme l’équipement de lavage, d’une source récurrente d’incertitude, en une partie maîtrisée du processus de production de granulats.
